Всасывание

Повышение давления

Нагнетание воздуха

Воздух вытеснен

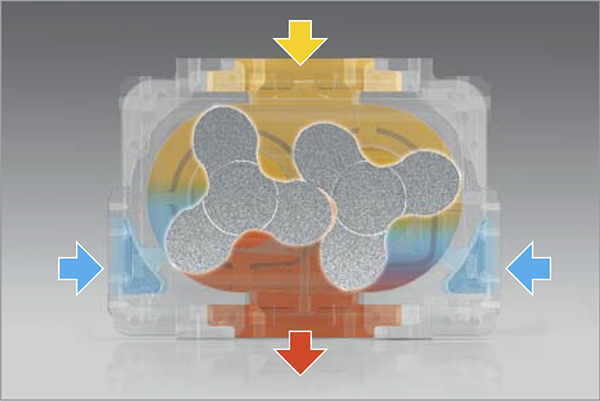

При прохождении через камеру сжатия роторных воздуходувок объем всасываемого воздуха остается постоянным (изохорный процесс). Компримирование осуществляется после блока путем аккумулирования воздушной массы при последующем процессе. Такое адаптивное компримирование производит воздух с таким давлением, которое необходимо для данного процесса. Эта особенность роторных воздуходувок используется в основном в сферах с относительно большой долей холостого хода (например, пневматическая транспортировка) и сильно изменяющимся давлением.

Числа соответствуют точкам на диаграмме давление-объем

1. Всасывание и заключение атмосферного воздуха (левый ротор).
2. Подача в направлении напорной стороны, начиная со 120° угла поворота повышается давление при вхождении потока в камеру с уже компримированным воздухом.
3. Повышение давления в камере сжатия закончено; начинается удаление.
4. Необходимая воздушная масса произведена.

Запирание всасываемого воздуха

Уменьшение объема

Перемещение на напорную сторону

Воздух вытеснен

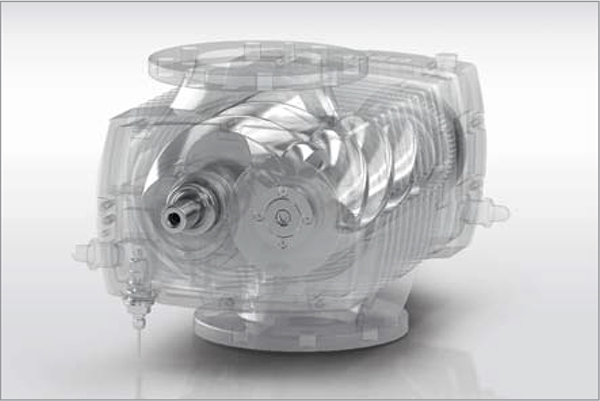

При прохождении через винтовой блок энтропия всасываемого воздуха остается постоянной. Компримирование осуществляется в блоке: до выхода объем непрерывно уменьшается и выталкивается, преодолевая при этом сопротивление – меньше работы сжатия для одинакового количества воздуха означает меньшее потребление энергии. Винтовые воздуходувки идеальны для сфер с постоянным давлением и высокой наработкой часов, например, для аэрации очистных сооружений, флотации.

Числа соответствуют точкам на диаграмме давление-объем

1. Всасывание атмосферного воздуха
2. Подача в направлении напорной стороны
3. Повышение давления посредством уменьшения объема
4. Выход компримированного воздуха

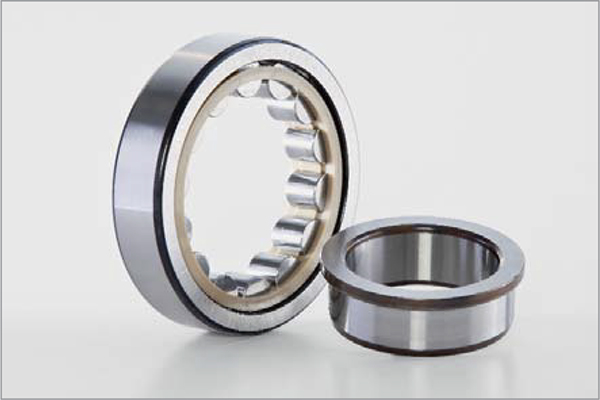

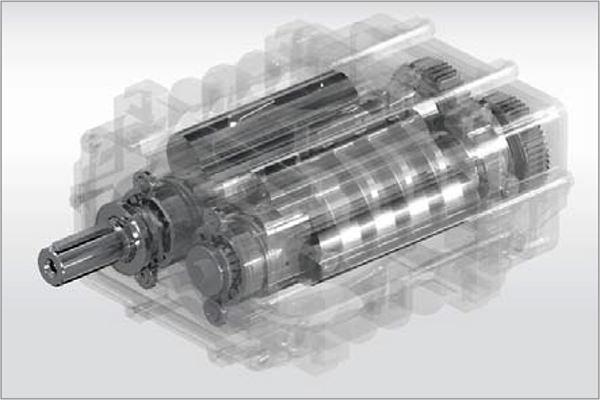

Четыре надежных цилиндрических роликоподшипника, воспринимая стопроцентно радиальные нагрузки, гарантируют долговечность блока винтовой воздуходувки. Ролики, направляемые в хай-тек сепараторе, оптимально смазаны при любом количестве оборотов. Нет необходимости в дополнительной принудительной смазке.

Высокоэффективный блок воздуходувки отличается широким диапазоном регулирования в совокупности с практически неизменной удельной мощностью. Благодаря SIGMA PROFIL достигается высокий КПД при максимально низкой потребляемой мощности.

Торцевое уплотнение приводного вала винтовых воздуходувок, превосходно себя зарекомендовавшее в винтовых компрессорах, не нуждается в техобслуживании, гарантируя герметичность в пыльной и теплой среде.

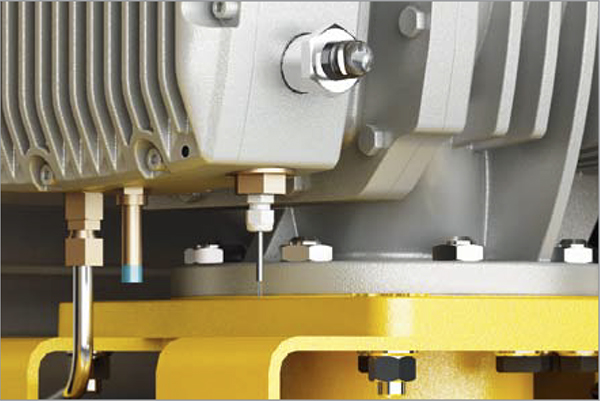

В компрессорном блоке установлены датчики для контроля уровня масла и температуры. Конструкция масляной камеры гарантирует надежный уровень масла для всех рабочих фаз.

SIGMA CONTROL 2 эффективно управляет и контролирует работу воздуходувок. Различные разъемы совместно с полевой шиной обеспечивают эффективную коммуникацию с центральным управлением. В машинах с SFC/OFC возможен выбор различных режимов работы

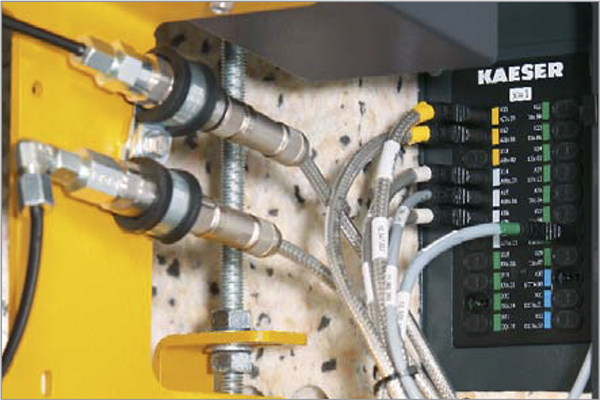

Многочисленные сенсоры и датчики контроля давления, температуры, числа оборотов, уровня масла и загрязненности фильтра обеспечивают надежную эксплуатацию и позволяют осуществлять дистанционный контроль и визуализацию рабочих состояний

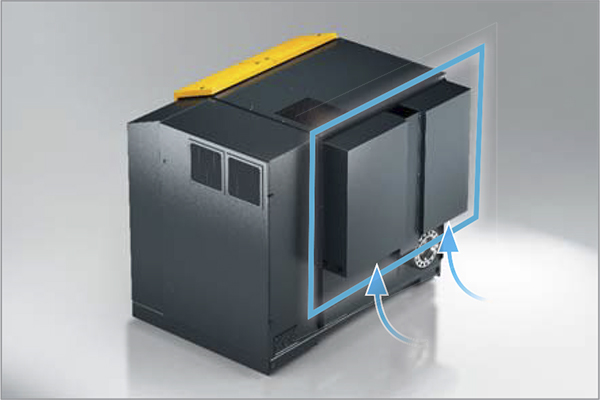

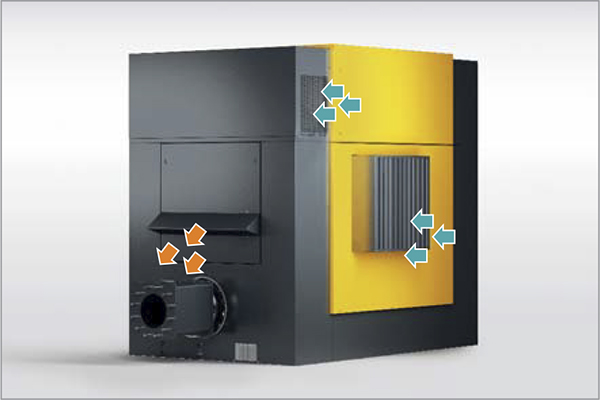

Рабочий воздух и воздух для охлаждения двигателя всасывается по отдельности непосредственно снаружи. Это повышает КПД и способствует увеличению потока воздуха при той же приводной мощности. Температура до +45 °C не сказывается на производительности воздуходувки.

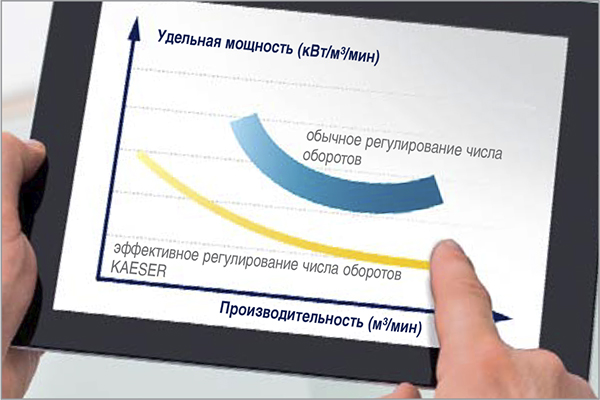

Умеренное максимальное число оборотов, великолепное уплотнение роторов и практически неизменная удельная мощность во всем диапазоне регулирования (в машинах с ЧП) – это слагаемые значительной экономии энергии в любом режиме работы.

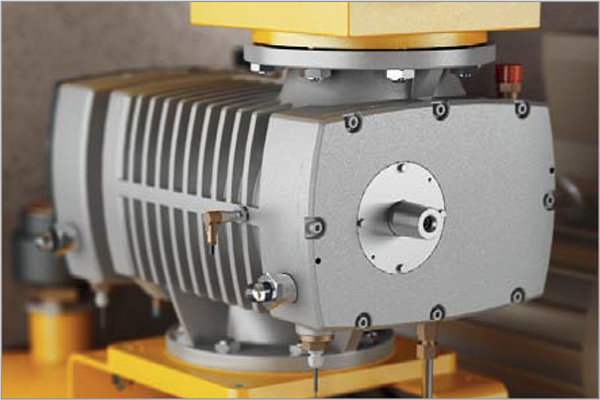

Блок воздуходувки OMEGA отличает: давление максимально до 1000 мбар (изб.), конечная температура сжатия до 160°C, широкий диапазон регулирования частоты вращения, класс точности балансировки роторов Q2.5 такой же как у турбинных роторов, продолжительный срок службы и минимальные затраты на техобслуживание.

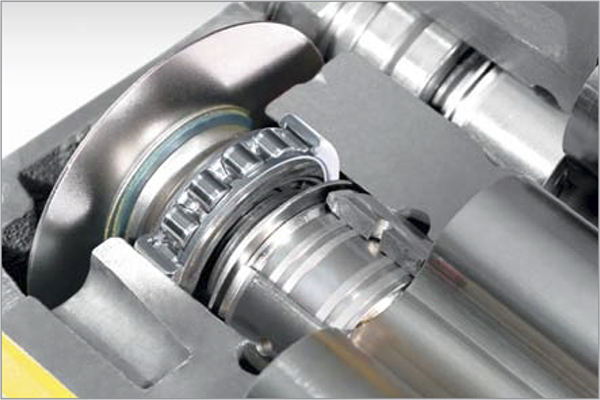

Цилиндрические роликовые подшипники, в отличие от упорных шариковых подшипников, не подвержены упругой деформации и поглощают 100%-но постоянно изменяющиеся, радиально действующие на роторы силы. Поэтому при одинаковой нагрузке срок их службы примерно в десять раз больше.

Блоки воздуходувок компании KAESER, оснащенные прямозубыми синхронизирующими шестернями (качество зацепления зубьев 5f 21, минимальный боковой зазор) позволяют добиться высокой удельной производительности благодаря минимальному зазору между поверхностями зубьев. Прямозубое зацепление без осевого усилия позволяет использовать надежные цилиндрические роликовые подшипники.

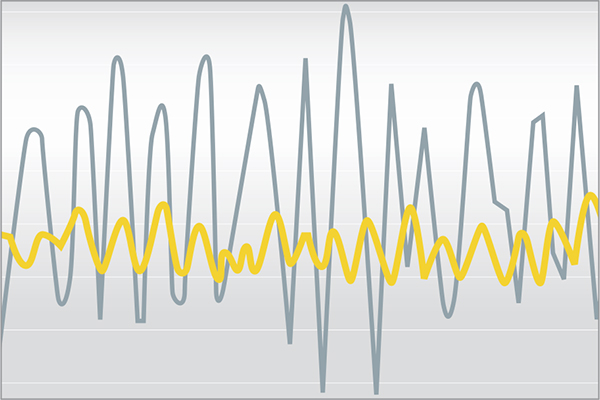

Необычно высокий класс точности балансировки Q 2.5 роторов, изготавливаемых из одной заготовки, обеспечивает низкую вибрацию и ровный ход. Технологическая кромка на вершине эвольвенты ротора повышает устойчивость блока воздуходувки к воздействию загрязнений (частиц пыли) и температурным перегрузкам.

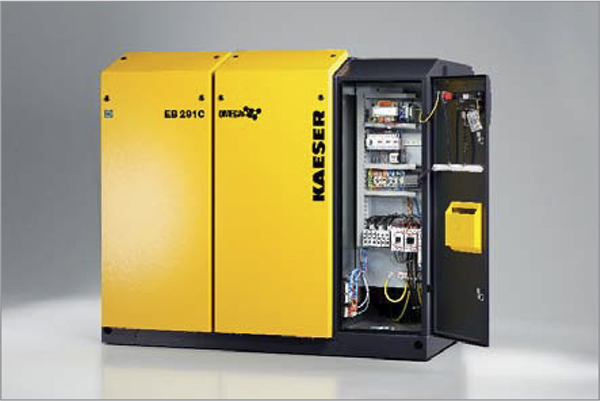

Исполнение с интегрированным пускателем "звезда-треугольник" и неизменяемым числом оборотов оснащается высокоточным электрооборудованием, расцепителем максимального тока и контролем вращающегося магнитного поля. SIGMA CONTROL 2 и устройство аварийной остановки также входят в комплектацию установки.

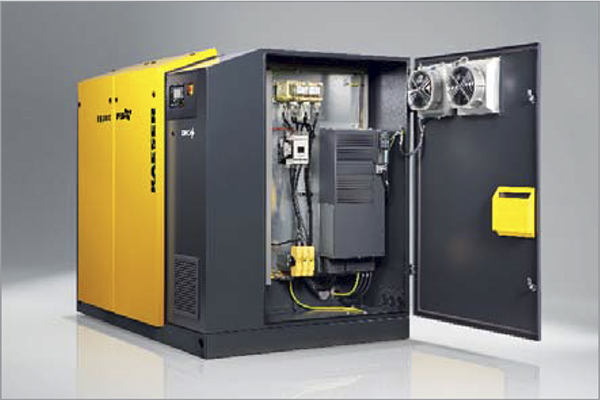

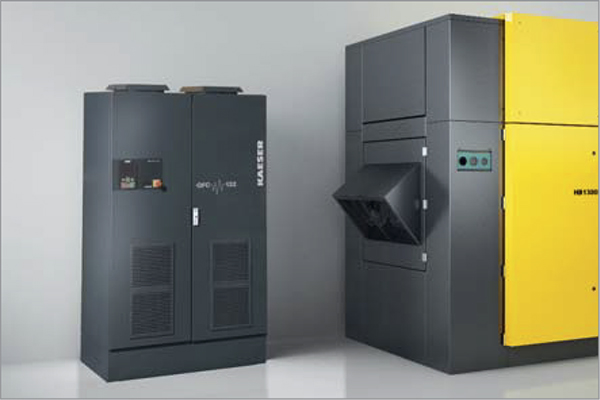

"OMEGA FREQUENCY CONTROL" (OFC) это частотный преобразователь, позволяющий плавно регулировать производительность в широком диапазоне в соответствии с требуемой необходимостью. Настройка параметров и программирование производится на заводе – все готово для ввода в эксплуатацию.

Готовые к подключению воздуходувки оснащены всеми датчиками, STC/SFC, SIGMA CONTROL 2, аварийным выключателем, заполнены маслом и сертифицированы. Это значительно сокращает расходы, связанные с планированием, производством, подготовке документации и вводом в эксплуатацию

Разумеется, все компоненты и сама установка проверены и сертифицированы на электромагнитную совместимость в соответствии с действующими нормативами, что гарантирует беспрепятственную интеграцию при любых эксплуатационных условиях

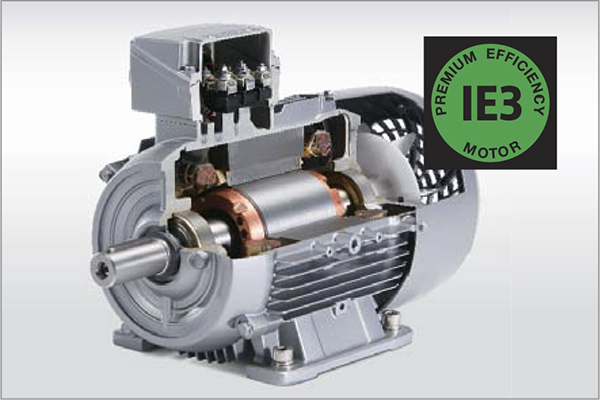

Надежные приводные двигатели агрегатов воздуходувок KAESER соответствуют классу эффективности IE3 (Premium Efficiency; класс изоляции F, степень защиты IP55). Благодаря высокому КПД обеспечивается максимальная энергоэффективность агрегатов воздуходувок

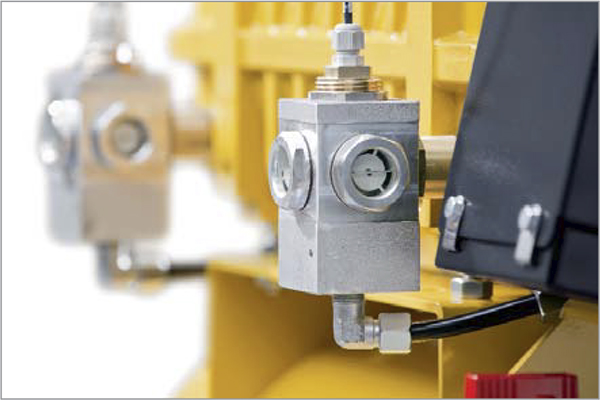

Многочисленные сенсоры и датчики контроля давления, температуры, числа оборотов, уровня масла и загрязненности фильтра обеспечивают надежную эксплуатацию воздуходувок и позволяют осуществлять дистанционный контроль агрегатов.

Целью мероприятий по снижению шума является не только уменьшение шума самой машины, но и шума воздушного потока, возникновение которого возможно в трубопроводах. Работающий в широком диапазоне частот глушитель воздуходувок KAESER эффективно снижает пульсации воздушного потока.

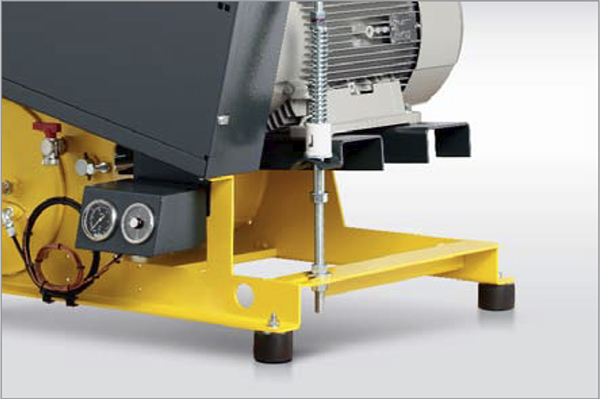

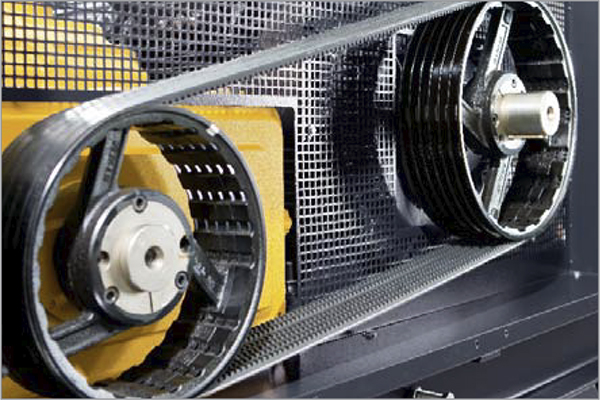

Консоль двигателя, оснащенная натяжной пружиной, автоматически обеспечивает оптимальное натяжение клинового ремня независимо от массы установленного двигателя. Благодаря этому КПД передаточного механизма остается постоянно высоким. Это позволяет снизить эксплуатационные расходы и потребление электроэнергии.

Надежные приводные двигатели агрегатов воздуходувок KAESER соответствуют классу эффективности IE3 (Premium Efficiency; класс изоляции F, степень защиты IP55). При необходимости возможна поставка приводных двигателей для среднего напряжения.

Установки серии HB-PI могут оснащаться частотным преобразователем и запуском по схеме "звезда-треугольник". Частотный преобразователь OMEGA FREQUENCY CONTROL обеспечивает плавную регулировку частоты вращения блока воздуходувки, а вместе с датчиком давления – регулировку давления.

Консоль двигателя, оснащенная натяжной пружиной, автоматически обеспечивает оптимальное натяжение клинового ремня. Благодаря этому КПД передаточного механизма остается постоянно высоким. Результат: снижение износа и повышение надежности

Всасывание воздуха извне и непосредственная подача его на приводной двигатель обеспечивают надежное охлаждение, а также максимальную эффективность при высокой нагрузке

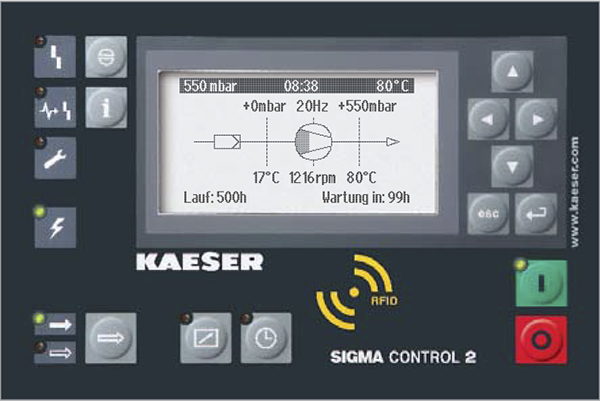

Панель управления оснащена легко читаемым дисплеем и надежными кнопками. Понятная структура меню на 30 языках облегчает операторскую работу. В машинах с SFC/OFC возможен выбор различных режимов работы.

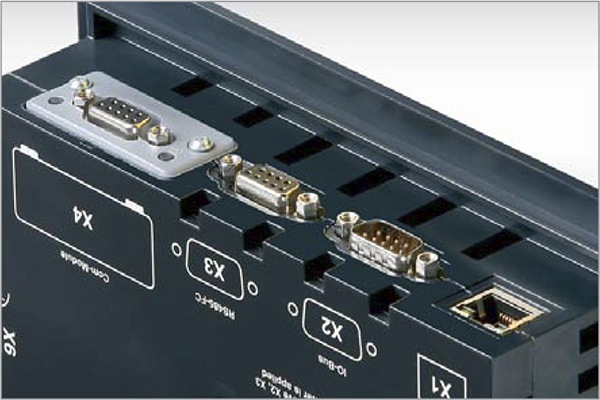

Ethernet-порт (10/100 МБит/с) позволяет осуществлять прямой доступ (через встроенный веб-сервер) к рабочим параметрам через интернет. Опциональные коммуникационные модули: Modbus-RTU, Modbus/TCP, Profibus DP-VO, DeviceNet и Profi-Net IO

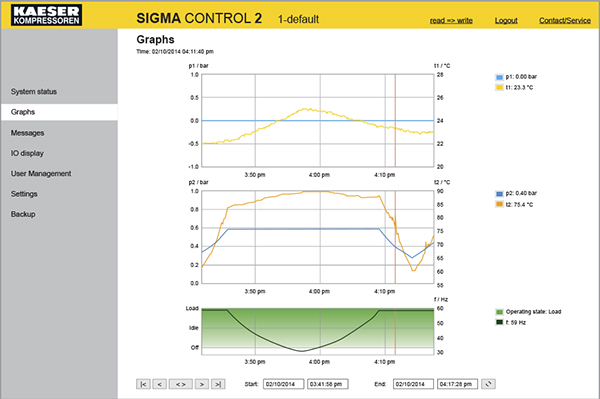

Подключить ПК и SIGMA CONTROL 2 к локальной сети, ввести пароль и IP-адрес SC2 в браузере. На экране в режиме реального времени отображается состояние машины, сообщения о неисправностях и предупреждениях, в графическом виде давление, температура и число оборотов

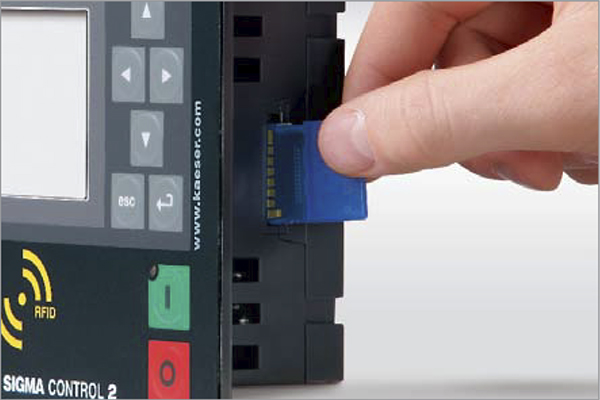

Благодаря гнезду для SD-карты ускоряется и упрощается проведение обновления программного обеспечения и рабочих параметров. Это сокращает расходы на техобслуживание. Более того, основные рабочие данные можно сохранить на SD-карте

После проведения анализа потребления воздуха (анг. сокр. ADA) специалисты компании с помощью KAESER энергосберегающей системы (анг. сокр. KESS) рассчитывают наиболее экономически выгодное индивидуальное решение.

Поскольку даже самые высококачественные машины нуждаются в сервисном обслуживании, KAESER AIR SERVICE и высококвалифицированные сервисные техники в сочетании с быстрой доставкой запасных частей обеспечивают надежное непрерывное снабжение воздухом.

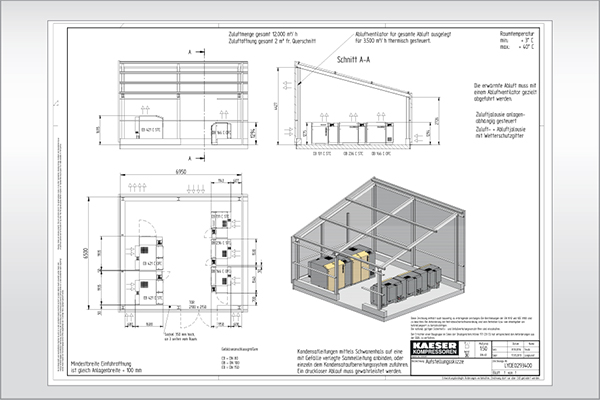

Специалисты компании KAESER спроектируют систему снабжения воздухом исходя из ваших потребностей. Разумеется, проект включает планирование вентиляции помещения и прокладку труб. Это означает надежность для пользователя и проектировщика

Эти факторы также относятся к комплексному подходу работы воздуходувной станции: экспертиза и компоненты от KAESER для кондиционирования помещения, холодный воздух при всасывании повышает КПД блока, что означает экономию энергии

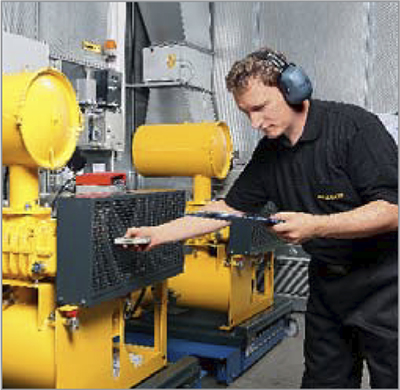

Перед отправкой оборудования покупателю, на заводе производится регулировка всех компонентов, к примеру, натяжение клиновых ремней; кроме того, блоки воздуходувок заполняются трансмиссионным маслом, клапаны регулируются. Вся информация документируется

Устойчивая к коррозии и появлению царапин, высококачественная поверхность звукоизоляционных кожухов достигается путем экологически безопасной технологии нанесения порошкового покрытия при температуре 180 °C.

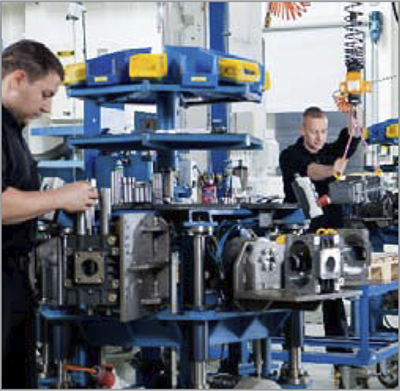

Высочайшее качество, индивидуальный подход к потребностям заказчика, поставка оборудования в короткие сроки – это результат умелого использования современных, гибких технологий производства на заводе KAESER в городе Гера.

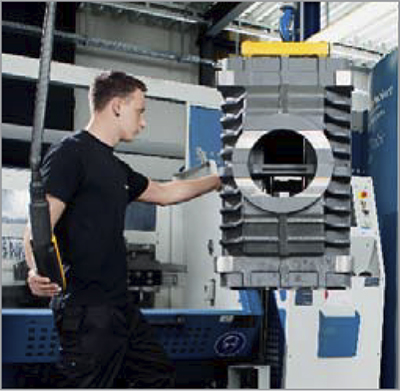

Компания KAESER изготавливает роторы и блоки воздуходувок в современных климатизированных обрабатывающих центрах, добиваясь неизменно высокого уровня качества

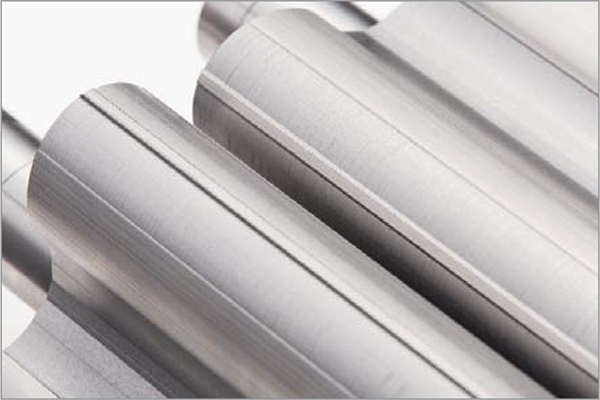

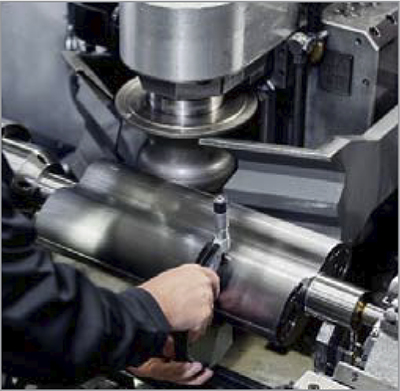

Шлифовка роторов выполняется с микронной точностью. Высокое качество поверхности означает отсутствие специального покрытия для уплотнения.

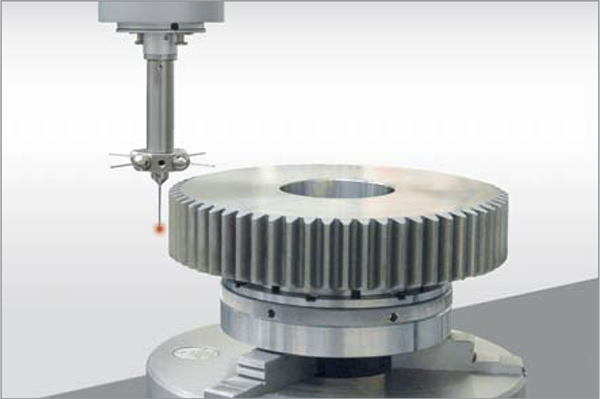

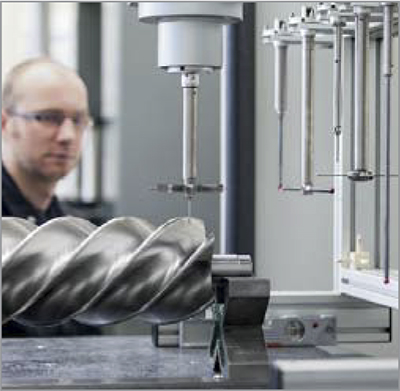

В целях поддержания постоянно высокого уровня качества, все корпуса блоков и роторы контролируются на соблюдение заданных допусков приборами высокого класса точности.

Эти установки производительностью 120 м³/мин используются для низкого вакуума и максимальной разностью давления 900 мбар. Они отличаются особенной надежностью и способностью работать в диапазоне вакуума и нагнетания, хорошо пригодны для автотранспортировки сыпучих материалов. Охлаждение блока осуществляется потоком окружающего воздуха, проходящим через боковые впускные каналы

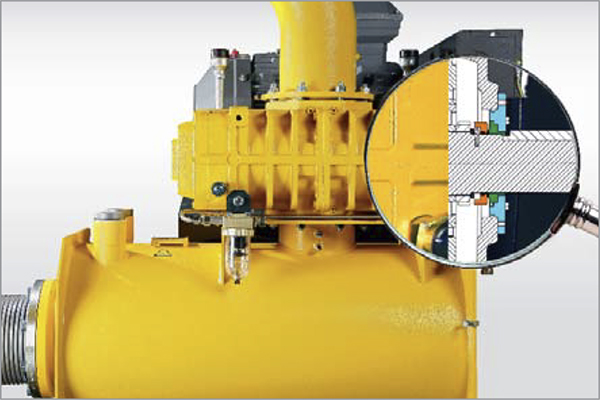

При пневматической транспортировке сыпучих грузов (также в азотной среде) вероятность утечки блока воздуходувки сведена до минимума. Воздуходувки типа PN могут поставляться также и с торцевым уплотнением приводного вала. Для перекачки азота предусмотрены комплектные агрегаты с Omega PN

Роторы и корпус блока изготовлены из литейного хромо-никелевого сплава, возможно исполнение со специальной внутренней изоляцией блока, пригоден, например, для сжатия водяного пара

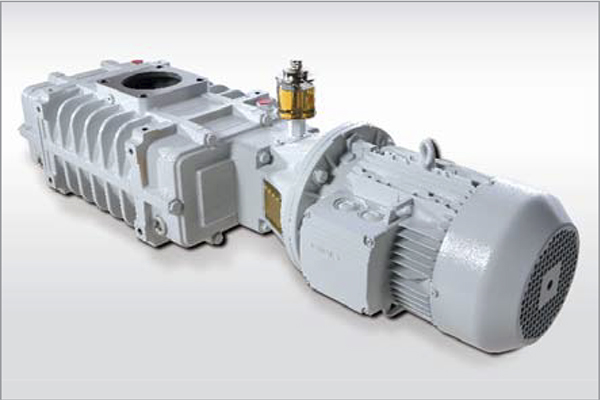

Серия WVC производительностью до 6 800 м³/ч предназначены для создания высокого вакуума насосных станций в комбинации с насосами, обеспечивающими форвакуум

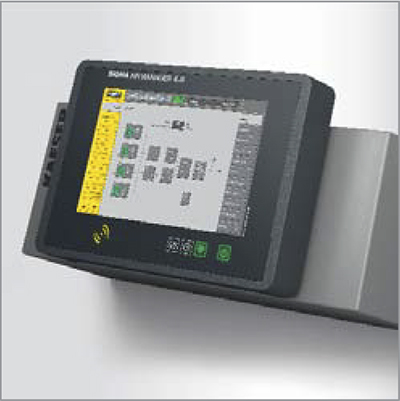

Система управления SIGMA AIR MANAGER способна высокоэффективно координировать работу станции, состоящей из 4, 8, 16 воздуходувок и обеспечивать их равномерную загрузку

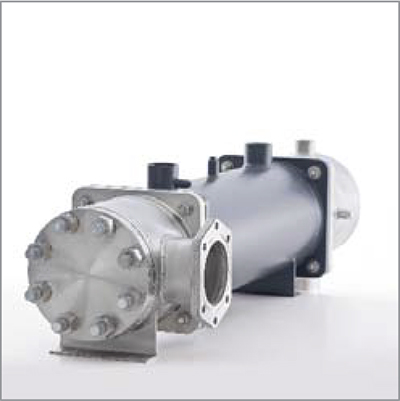

Теплообменник, интегрированный в системе рекуперации тепла, обеспечивает надежное охлаждение рабочего воздуха также при высокой температуре окружающей среды. Производимая теплая вода может быть использована.

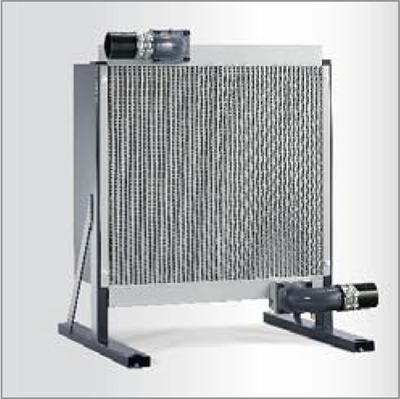

Экономичный радиатор дополнительного охлаждения (тип АСА) снижает температуру сжатого воздуха до 30°C при окружающей температуре 20°C, давление при этом остается в оптимальном диапазоне.

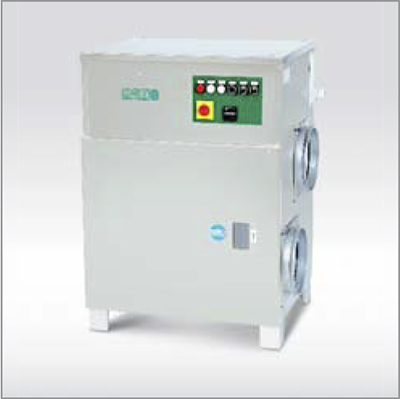

Адсорбционный осушитель для всасываемого воздуха уменьшает точку росы рабочего воздуха при минимальной разнице давления и предотвращает образование конденсата

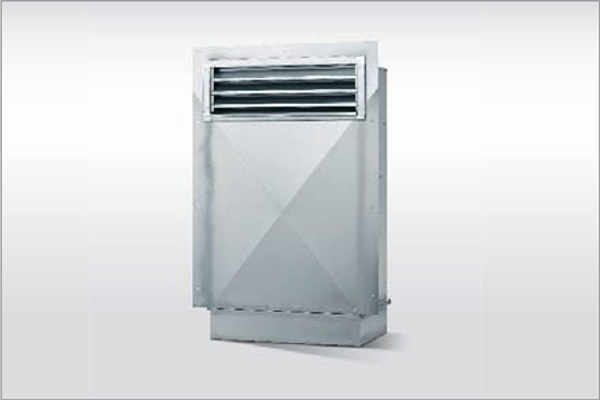

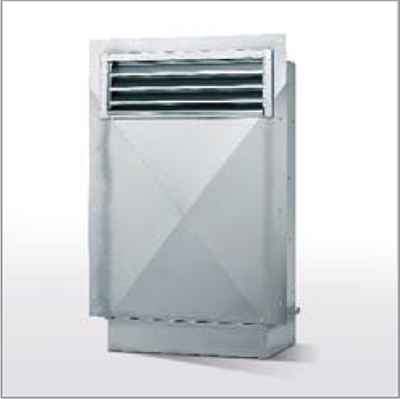

Согласованные друг с другом компоненты, например, решетка от неблагоприятных погодных условий, вентиляторы и глушители воздушных каналов обеспечивают "здоровый климат" в машинном помещении.

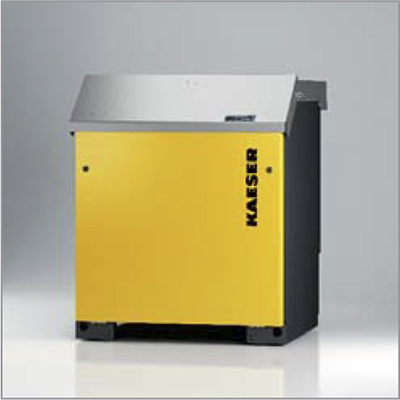

Часто при использовании воздуходувок COMPACT для очистных сооружений они устанавливаются на улице. Всепогодная защита и высококачественная порошковая краска корпуса обеспечивают эффективную защиту установки

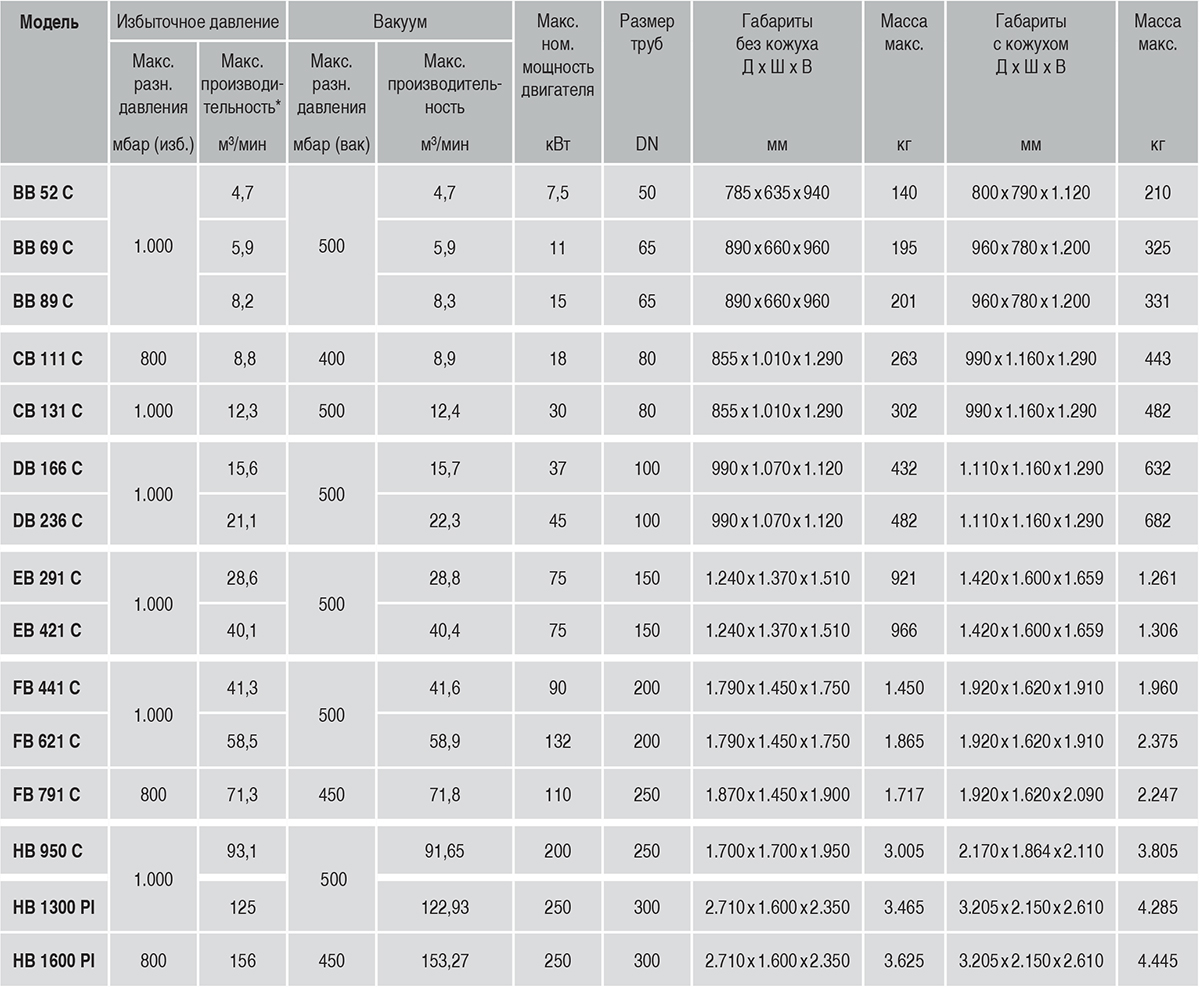

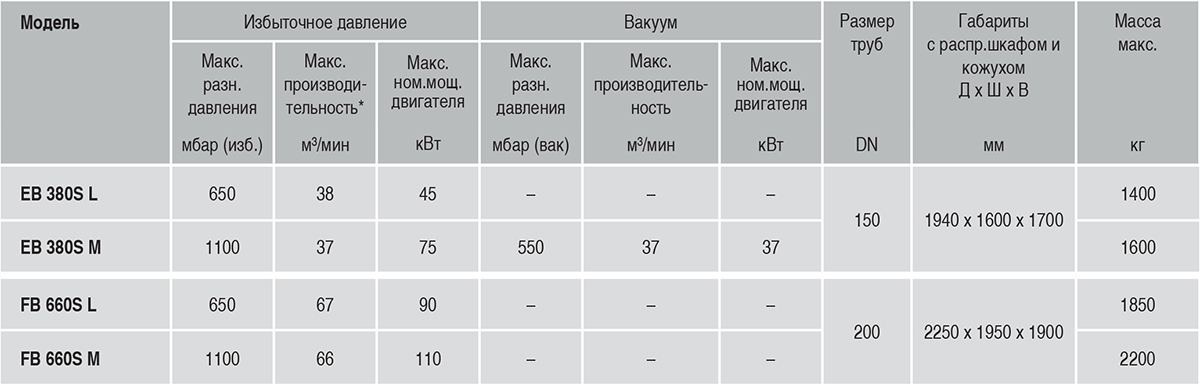

*Технические характеристики согласно ISO 1217 приложение C для исполнения с STC, приложение E для исполнения с SFC

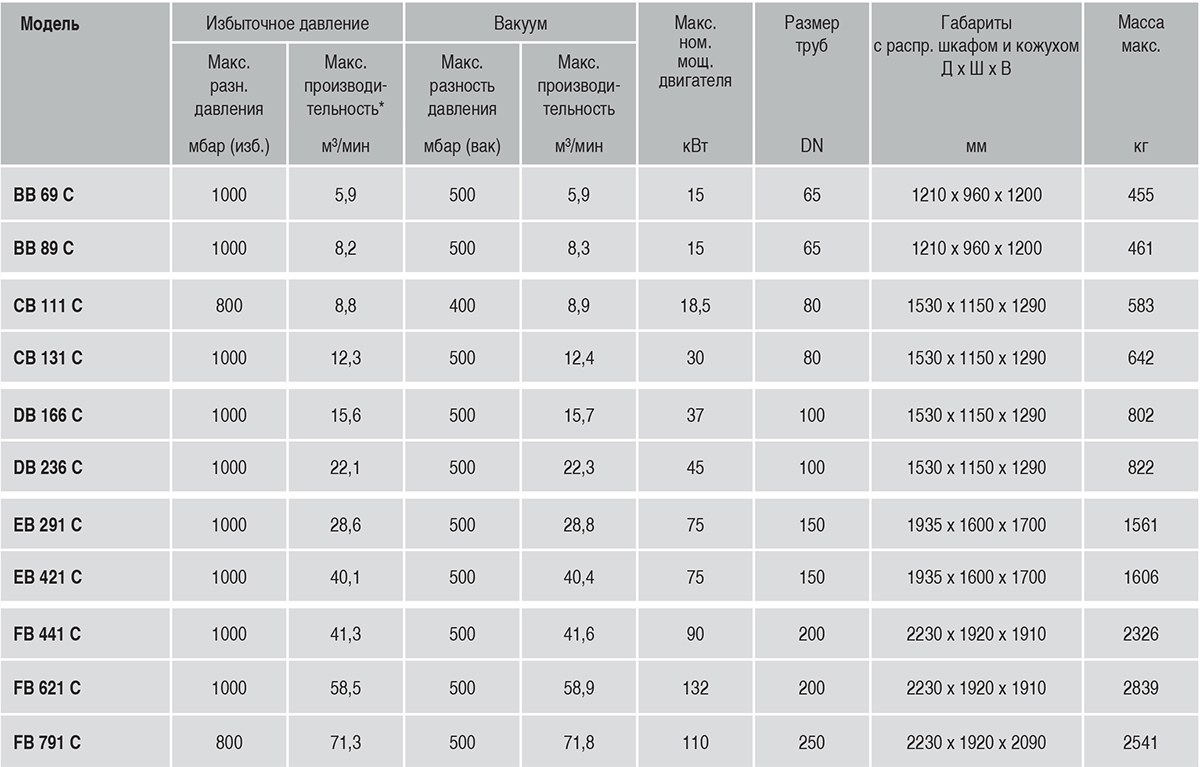

*Технические характеристики согласно ISO 1217 приложение C для исполнения с STC, приложение E для исполнения с SFC

*Производительность согласно ISO 1217, приложение C
