Основным требованием для данной услуги является наличие SIGMA AIR MANAGER 4.0. Использование SIGMA SMART AIR обеспечивает максимальную надежность снабжения сжатым воздухом благода-ря удаленной диагностике и предупредительному техобслуживанию. Получение рабочих параметров пневмостанции и их анализа обусловливают определение точной даты проведения техобслуживания. Это позволяет предотвратить внеплановые остановки, повышает энергоэффективность (мониторинг основных параметров) и согласовывает производительность в соответствии с потребностями в течение всего эксплуатационного периода.

Предупредительное техобслуживание повышает надежность снабжения сжатым воздухом, одновремен-но сокращает сервисные затраты на 30%.

SAM 4.0 – это «сердце» SIGMA NETWORK и ключевая технология для «Industrie 4.0». SAM 4.0, являясь мозговым центром компрессорной станции, осуществляет управление и передачу данных для KAESER SIGMA SMART AIR, используя «интернет вещей» от Kaeser. Передача рабочих параметров пневмоустановки осуществляется в режиме реального времени. Благодаря специальным алгоритмам производится непрерывный анализ данных, например, для своевременного проведения профилактических работ.

KAESER DATA CENTER осуществляет централизованный мониторинг (Predictive Maintenance) и непрерывное управление энергопотребления для обеспечения эффективности работы пневмостанции на протяжении всего эксплуатационного периода.

Алгоритмы регулирования 3-D advanced управляют работой пневмосистем KAESER. Это означает, что произ-водство сжатого воздуха адаптировано к индивидуальным условиям эксплуатации.

Уникальное адаптивное регулирование 3-D advanced обеспечивает непрерывный анализ соотношения различных параметров, влияющих на эффективность, с опережением производит необходимые расчеты, определяя оптимальную из имеющихся возможностей. При этом учитываются не только Пуск/Стоп, но и потери при регулировании (холостой ход, частотный преобразователь) или изменение давления. Кроме того, осуществляется оптимизация амплитуды давления компрессорной станции и снижение среднего уровня давления.

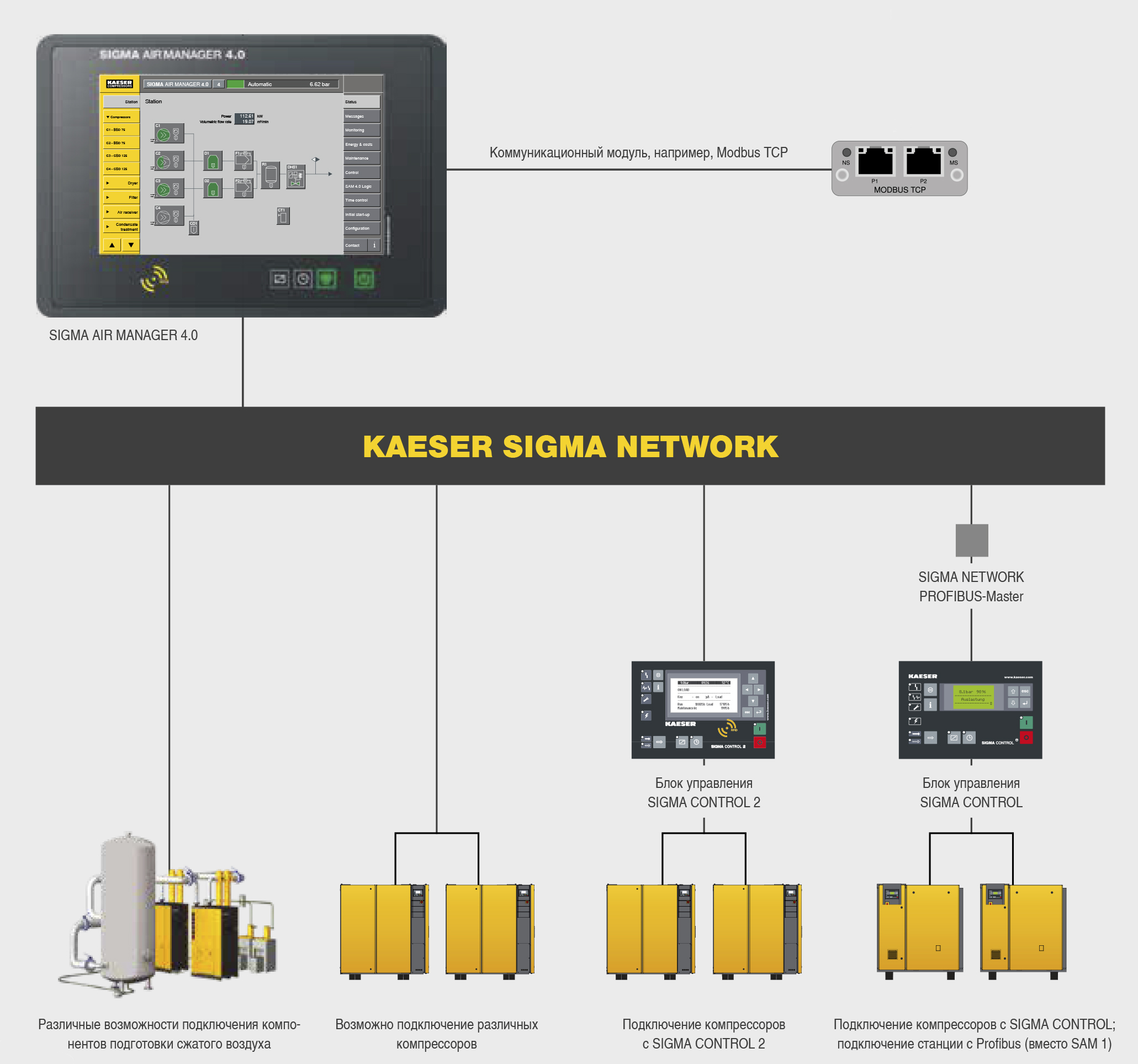

Эта коммуникационная сеть, созданная на базе самой распространенной технологии Ethernet – это локальная сеть для компрессорной станции, обеспечивающая оптимальную интеграцию ее компонентов. По сравнению с обычно используемыми полевыми шинами Profibus, CAN и т.д., имеющими относительно низкую скорость (максимально 12 Mбит/с), данная коммуникационная сеть передает данные со скоростью более 100 Мбит/с. Широко используемый стандарт протоколов TCP/IP осуществляет транспортировку информации в SIGMA NETWORK. SIGMA NETWORK компании KAESER имеет собственные MAC-адреса (или аппаратный адрес), формируя, тем самым, закрытую надежную сеть, согласно рекомендации для промышленных систем управления. Обмен информации с внешними участниками происходит через узел обмена данными.

Industie 4.0 предъявляет высокие требования к информационным сетям. Они должны быть быстродействующими, безопасными и ориентированными на будущее. Разработанная компанией KAESER высокопропускная коммуникационная сеть SIGMA NETWORK на базе Ethernet обеспечивает оптимальный контроль и эффективное управление компрессорной станции и позволяет использование на уровне Industrie 4.0.

Промышленность предъявляет особенные требования к коммуникационным сетям, используемым для машин на уровне Industrie 4.0. Они должны быть надежны и удобны для пользования, применимы во всем мире, быстро передавать большие объемы данных, сохраняя их целостность, гарантировать безотказность системы реального времени. KAESER SIGMA NETWORK отвечает всем этим требованиям и предлагает еще больше возможностей.

Разумеется, в SIGMA NETWORK можно интегрировать уже находящиеся в эксплуатации KAESER Profibus-сети.

SIGMA NETWORK совместно с автоматизированной системой управления SIGMA AIR MANAGER 4.0 представляют собой великолепно согласованный между собой комплекс, обеспечивающий отображение инфор-мации, например, для проведения предупредительных профилактических работ или оптимизации энергопотребления. Это существенно повышает работоспособность и снижает расходы на обслуживание.

Если это необходимо пользователю, данные по эксплуатации пневмостанции по широкополосному соединению надежно передаются в центр обработки данных KAESER DATA CENTER. Это является предпосылкой для KAESER SIGMA SMART AIR.

Если Ваше предприятие увеличивается, соответственно, повышается потребность в сжатом воздухе. В этом случае настало время подумать о расширении Вашей системы снабжения сжатым воздухом.

Это не представляет проблем для SIGMA AIR MANAGER 4.0! Он прекрасно подготовлен для этого. Простое обновление программного обеспечения дает возможность расширить автоматизированную систему управления без дополнительных вложений в новое аппаратное обеспечение.

Например, SIGMA AIR MANAGER 4.0 управлял работой 4-х компрессоров, после обновления программного обеспечения возможно управление 8-ю или 16-ю компрессорами. Таким образом, производительность SIGMA AIR MANAGER 4.0 может быть адаптирована к Вашей актуальной потребности.

Это означает надежность планирования. Решающее условие, направляющее Ваше предприятие в надежное будущее.

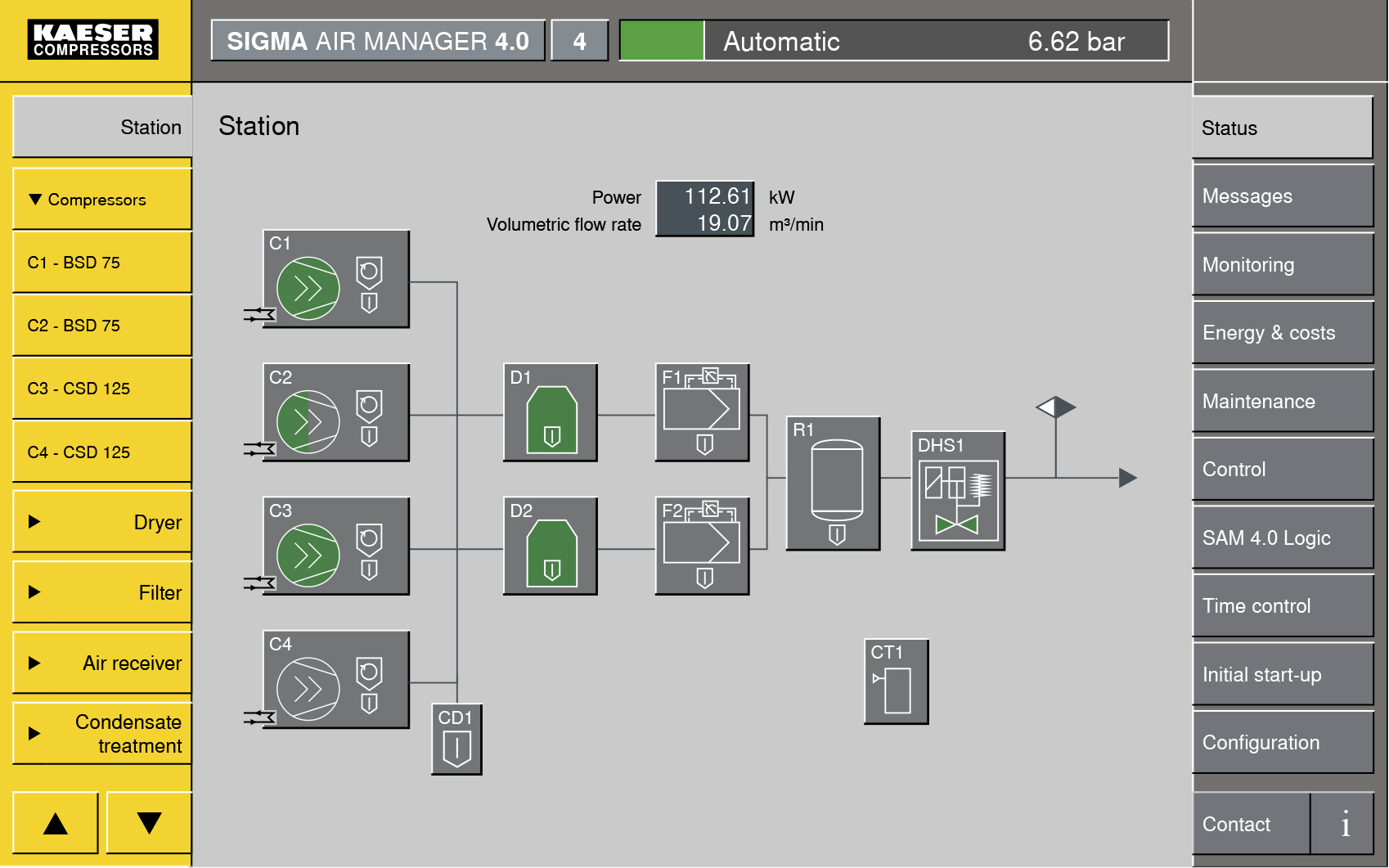

Технологическая схема SIGMA AIR MANAGER 4.0 отображает все компоненты Вашей компрессорной станции. Кроме того, данные вновь добавленных устройств также отображены на SAM 4.0. Все подключенные компоненты представлены наглядно и благодаря индивидуальному обозначению быстро идентифицируются.

Рабочие состояния визуализируются в цветном виде. Все в режиме онлайн

• рабочие состояния отдельных компонентов
• сообщения о неисправностях и техобслуживании
• объемный поток
• мощность
• давление
• прочие сигналы, например, точка росы, температура помещения...

KAESER – Ваш ключевой эксперт в вопросах энергоэффективности. SIGMA AIR MANAGER 4.0 предлагает комплексное решение: хранение, анализ и обработка всех необходимых данных по энергоэффективности вашей системы снабжения сжатым воздухом с последующим быстрым составлением отчета для сертификации.

С целью сокращения отрицательного воздействия на окружающую среду и снижения затрат международный стандарт EN ISO 50001 определяет требования для системного улучшения энергоэффективности предприятия.

SIGMA AIR MANAGER 4.0 – это эффективная помощь при составлении отчета для сертификации: позволяет надежно хранить рабочие данные Вашей пневмоустановки, осуществляет обработку и анализ информации по энергопотреблению.

Данные могут быть экспортированы. Используя KAESER CONNECT, данные о затратах могут быть переданы в любой момент на устройство, подключен-ное к локальной сети. Кроме того, можно отправлять информацию (сообщения) по электронной почте!

• параметры пневмоустановки или отдельных компо нентов сертификации энергоменеджмента согласно EN ISO 50001
• загрузка компрессоров, производительность, мощ ность, удельная потребляемая мощность
• общие затраты
• графическое представление затрат (например, с возможностью ввода данных о затратах на техоб- служивание и ремонт)
• эксплуатационные данные, сохраненные в памяти (более чем за один год)
• тарифы на электроэнергию
• параметры сжатого воздуха за 6 лет

SIGMA AIR MANAGER 4.0 Logic дает возможность индивидуально программировать функции, используя для этого конфигурационную программу «Engineering Base» компании KAESER.

Посредством этих функций возможно термоуправление заслонками подачи, циркуляции и вытяжки воздуха. Нет необходимости использования дополнительного программируемого модуля SPS или Logic-управления.

Преимущество состоит не только в простоте обращения. Наличие данных функций существенно уменьшает затраты в сравнении с обычными комбинациями в обычных системах управления, которым необходимо дополнительное программируемое запоминающее устройство (SPS).

Вы хотели бы узнать больше о SIGMA AIR MANAGER 4.0 Logic? Обратитесь за консультацией к специалистам компании KAESER относительно данной услуги

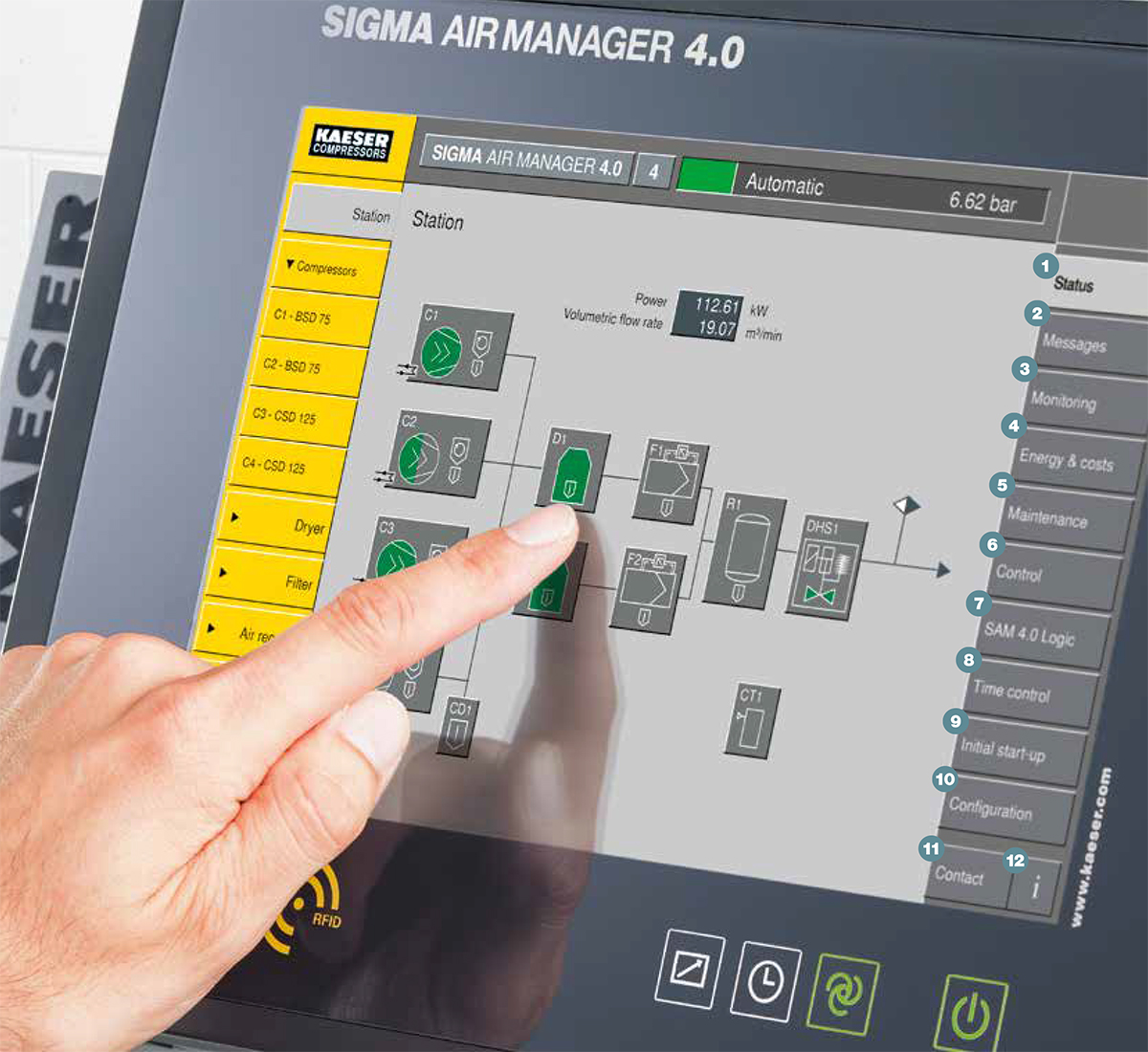

Современная, эффективная touch-технология, удоб-ное расположение кнопок и светодиодная подсвет-ка – это инструменты, облегчающие работу с SIGMA

AIR MANAGER 4.0. Кроме того, благодаря 30 языкам упрощена эксплуатация во всем мире.

1) Статус

• общие положения: кривая давления, индикация дав ления, актуальные значения, архив
• выбор вручную: компрессоры/воздуходувки
• источники: давление и мощность, выбор, приоритеты
• станция: технологическая схема установки, изме ренные параметры, данные о состоянии, серийные и технические характеристики

2) Сообщения

• неквитированные сообщения
• входящие сообщения
• архив (все сообщения)

3) Мониторинг

• потребление сжатого воздуха
• удельная мощность
• измеренные данные

4) Энергия & стоимость

• таблица энергозатрат
• диаграммы
• сравнение энергозатрат в течение времени
• тарифная конфигурация
• отправка отчета на указанную электронную почту с определенным интервалом, например, параметры для энергоменеджмента согласно EN ISO 50001

5) Техобслуживание

техническое состояние компонентов станции в графи-ческом виде (компрессоров, воздуходувок, осушите-лей, фильтров и т.д.), состояние отдельных компонен-тов распознаваемо с первого взгляда

6) Регулирование

• заданное давление и действительное давление
• контроль давления

7) SIGMA AIR MANAGER 4.0 Logic

SIGMA AIR MANAGER 4.0 Logic дает возможность индивидуально программировать функции для ком-прессорной станции. Посредством этих функций возможно, например, термоуправление заслонками подачи, циркуляции и вытяжки воздуха.

8) Таймерное управление

пневмостанция может работать с помощью таймера, в распоряжение предоставлены 99 точки переключения.

9) Ввод в эксплуатацию

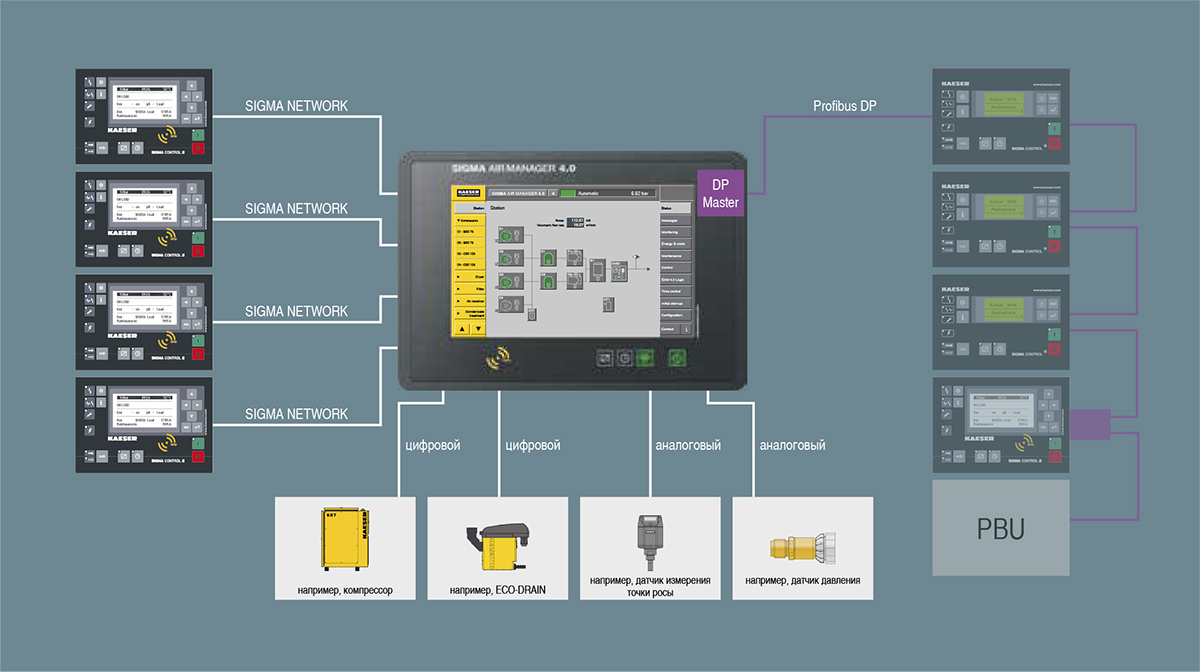

• входы и выходы SIGMA NETWORK
• компрессоры, подключенные через PROFIBUS и все PBU (Profibus I/O)
• компрессоры с SIGMA CONTROL 2, подключенные через SIGMA NETWORK
• обновление программного обеспечения
• периферийные устройства станции
• хранение настроек, сообщений, Logфайл на SD-карте
• настройки информационно-управляющей системы

10) Конфигурация

• серийные данные SIGMA AIR MANAGER 4.0
• настройки интерфейса
• настройки E-мail
• дата, время, язык
• управление пользователями
• настройки дисплея, блокировка клавиатуры

11) Контакт

контактные данные KAESER

12) Кнопка «i»

кнопкой «i» можно перейти к инструкции по пользованию

Все компоненты KAESER SIGMA NETWORK – это высокотехнологичная продукция, основанная на много-летнем опыте и ноу-хау KAESER.

Все эти знания превращаются в преимущества для Вас и Вашего предприятия. Поскольку только компания KAESER обеспечивает беспрерывное снабжение сжатым воздухом и гарантирует работу вашей пневмосистемы в энергетически оптимальном диапазоне.

Кроме того, единственная в своем роде комбинация из удаленной диагностики – проводится специалистами компании KAESER – и предупредительного техобслуживания обеспечивают неизвестную до этого степень надежности снабжения сжатым воздухом и экономию энергии.

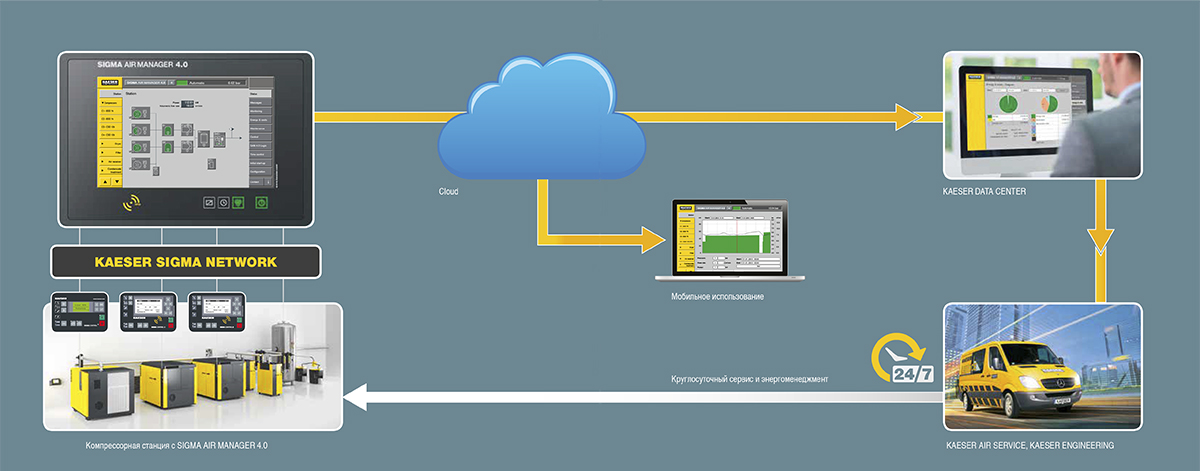

KAESER SIGMA SMART AIR компании KAESER это полный комплект сервисного обслуживания. От аппаратной части до программного обеспечения, от монтажа

до ввода в эксплуатацию, от анализа данных до проведения профилактических работ. KAESER осуществляет поставку и сопровождение системы снабжения сжатым воздухом Вашего предприятия. День за днем 24 часа.

Вы хотели бы узнать больше о KAESER SIGMA SMART AIR. Обратитесь за консультацией к специалистам компании KAESER.

Ваши преимущества

• Максимальная надежность
• Оптимальная эффективность
• Низкие затраты за весь период эксплуатации
• Сервисный менеджмент
• Энергоменеджмент согласно DIN EN ISO 50001
• Уверенность в будущем

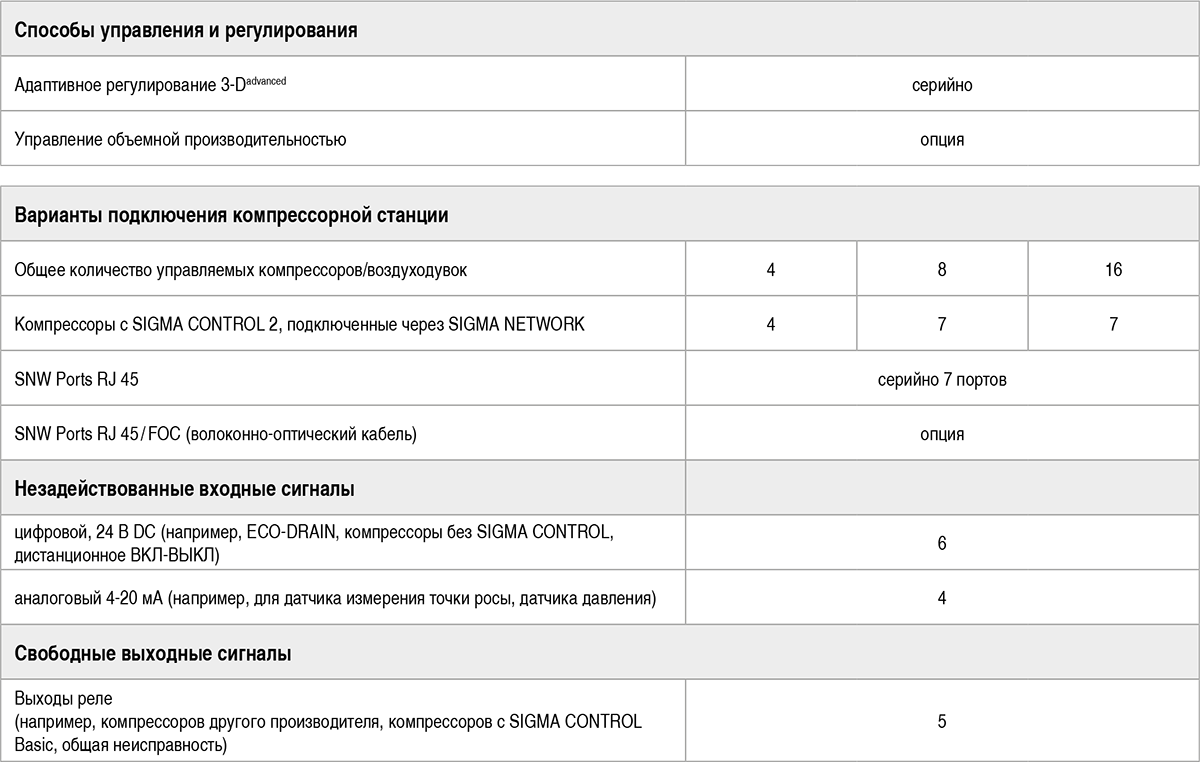

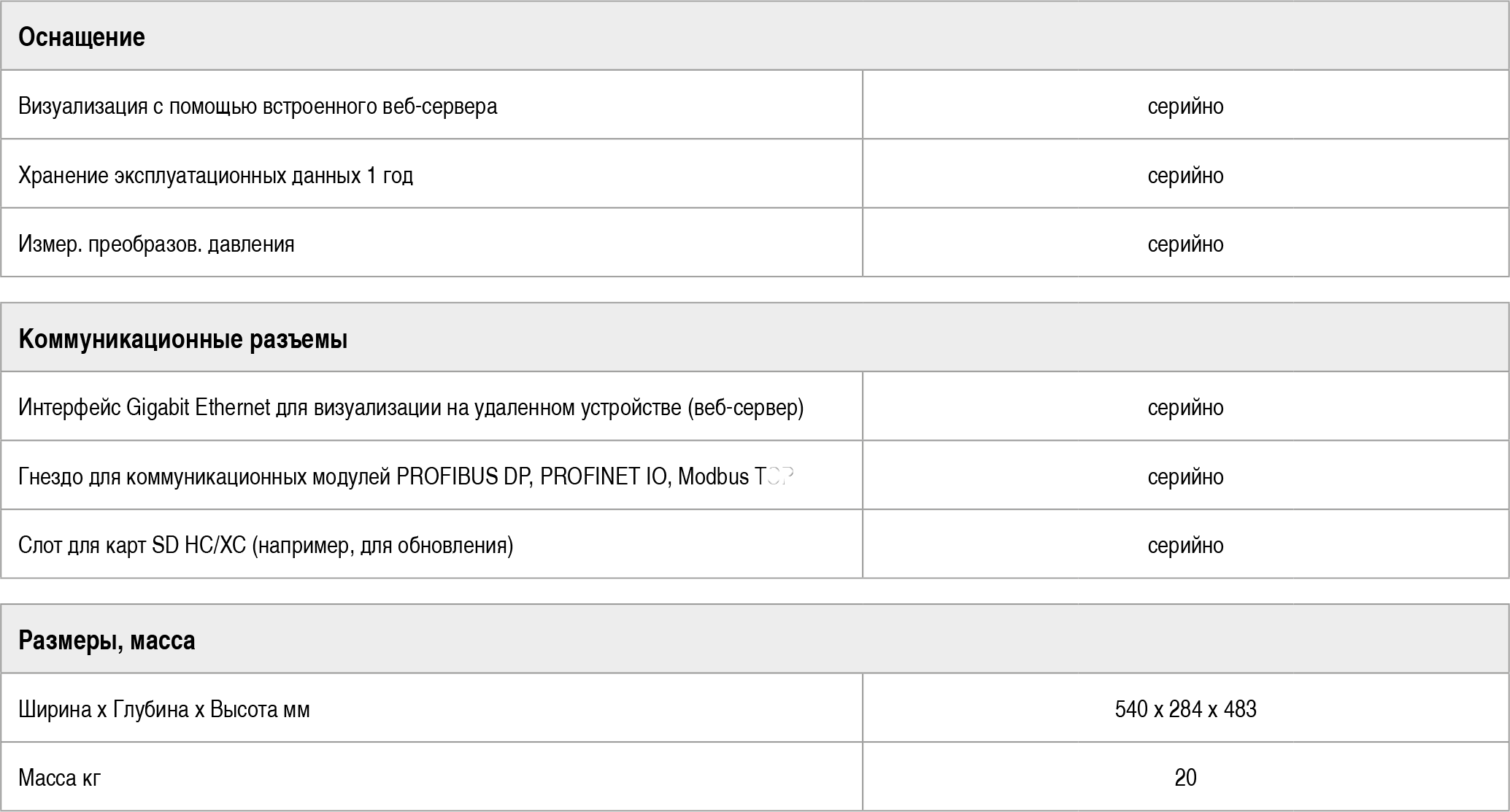

Специально адаптированный промышленный компьютер с многоядерным процессором Quad Core, включающий панель управления, управляющее и контрольно-вычислительное устройство, коммуникационные разъемы, веб-сервер. Порты SIGMA NETWORK, цифровые и аналоговые входные и выходные контакты

Интуитивно понятное управление, цветной дисплей 12,1» TFT со светодиодной подсветкой форматом 16:10 с емкостным экраном, разрешение 1280 x 800 пикселей, четыре сенсорные кнопки со светодиодной подсветкой, RFID устройство для чтения/записи идентификационной карты и ключей KAESER, 30 языков

Gigabit Ethernet для визуализации на удаленном устройстве (веб-сервер), электронная почта, гнездо для коммуникационного модуля (подключение к системе управления), слот для карт SD HC/XC)

Стальной/пластмассовый шкаф для настенного монтажа, защищен от попадания брызг воды и пыли, IP 54, CE, cULus, международная лицензия на радиовещание

SNW Ports RJ 45 (+6 Ports), SNW Ports RJ 45/FOC (волоконно-оптический кабель), SNW-PROFIBUS-Master, коммуникационные модули: PROFIBUS DP, PROFINET IO, Modbus TCP, EtherNet/IP

Обновление программного обеспечения для увеличения количества подключенных к системе управления компонентов, замена аппаратного обеспечения не требуется

Для расширения системы управления предусмотрен SIGMA NETWORK преобразователь (SBU). SBU может быть оснащен цифровыми и аналоговыми модулями ввода/вывода и портами SIGMA NETWORK.
