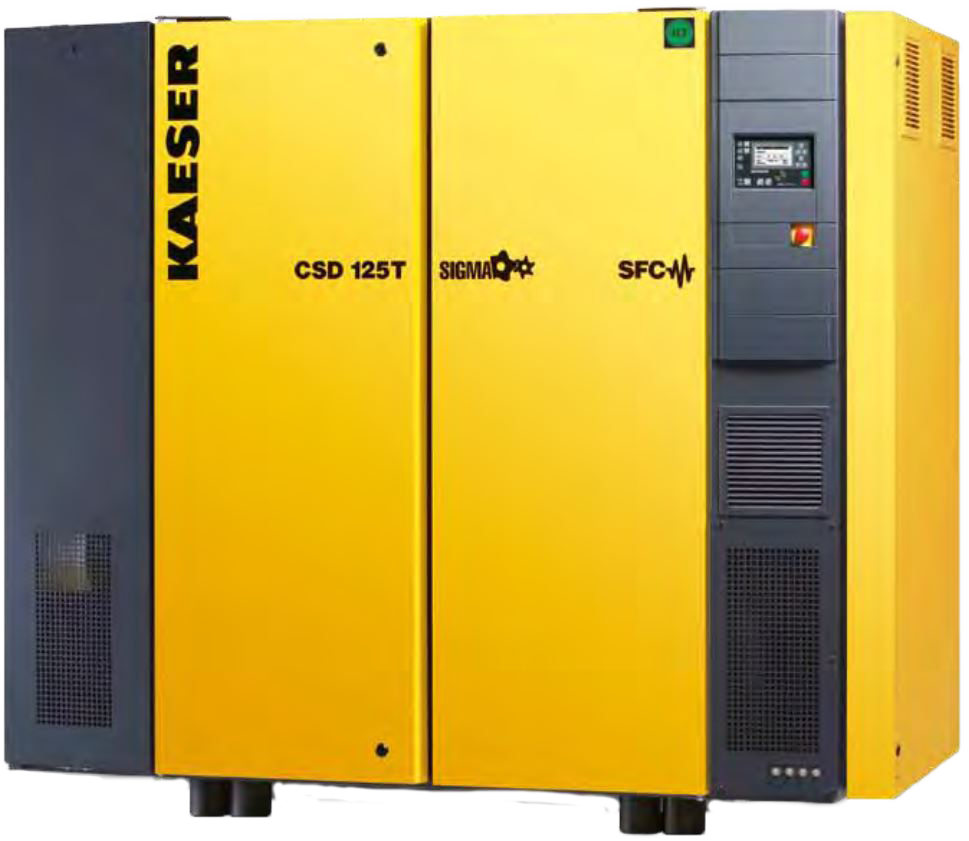

Винтовые компрессоры
серии CSD / HSD
С признанными во всем мире роторами с SIGMA PROFIL
Производительностью 1,07 – 16,16 м³/мин, давление 5,5 – 15 бар
CSD/HSD – это новый масштаб
Новые компрессоры CSD и HSD компании KAESER KOMPRESSOREN поднимают планку в вопросах надежности и энергоэффективности еще выше. Неповторимый дизайн корпуса новой конструкции изготовлен с учетом потребностей пользователя.
Улучшенное охлаждение
Концепция охлаждения KAESER с внешним рас-положением радиаторов имеет существенные преимущества: всасываемый извне «свежий» воздух обусловливает улучшенное охлаждение. Кроме того, легко контролировать состояние радиатора и при необходимости своевременно проводить очистку.

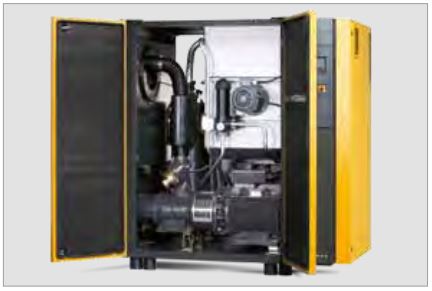

Удобство техобслуживания помогает экономить
Новый дизайн установки впечатляет не только внешне, внутренняя компоновка установки позво-ляет добиться максимальной эффективности: удобный доступ спереди ко всем компонентам, подлежащим техобслуживанию. Это позволяет сократить время на сервисное обслуживание, а следовательно затраты.
Звено пневмостанции
Винтовые компрессоры серии CSD и HSD великолепные «командные игроки» высокоэффективной пневмостанции, используемой в промышленности. Внутренний блок управления SIGMA CONTROL 2 обладает различными коммуникационными возможностями. Это существенно упрощает подключение установок не только к системе управления SIGMA AIR MANAGER от KAESER KOMPRESSOREN, но и к автоматизированным системам управления производством.
Модульная конструкция –
надежная производительность
Всесторонняя эффективность со знаком качества KAESER
Техобслуживание помогает экономить
Хорошая доступность ко всем узлам, подлежа-щим техобслуживанию, экономит время и соответственно затраты. Разработанный компанией KAESER новый циклонный сепаратор с электронным отводом конденсата входит в стандартную комплектацию.

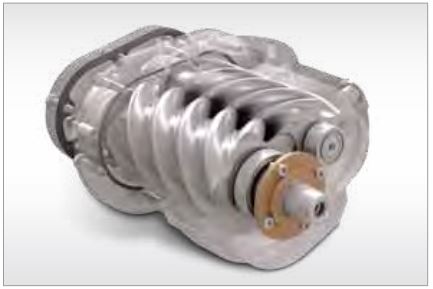

Блок компрессора с SIGMA PROFIL
Сердцем CSD-/HSD установок являются винтовые компрессорные блоки, снабженные роторами с энергосберегающим SIGMA PROFIL. Оптимизированный SIGMA PROFIL роторов обусловливает достижение новых масштабов удельной мощности всей установки в целом.
Блок управления SIGMA CONTROL 2
SIGMA CONTROL 2 эффективно управляет и контролирует работу компрессора. Дисплей и RFID устройство обеспечивают эффективную коммуникацию и безопасность. Различные разъемы повышают гибкость. Гнездо SD карты облегчает проведение обновления ПО.
Двигатели IE3 – экономия энергии
Пользователи винтовых компрессоров KAESER-CSD-/HSD уже сегодня могут экономить энергию благодаря энергоэффективным двигателям IE3 (обязательны в Европе с 01.01.2015).
Высокое качество сжатого воздуха с интегрированным осушителем

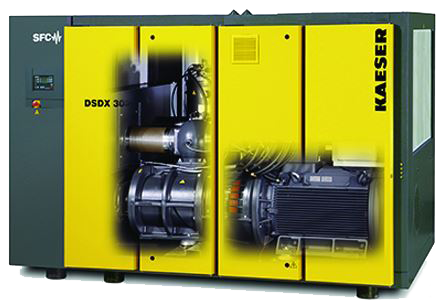

Двойное охлаждение
Два раздельных вентилятора и отдельный корпус обеспечивают холодоосушителю высокие температурные резервы. Таким образом, осушитель, независимо от высокой окружающей темпера-туры, надежно подготавливает сжатый воздух требуемого качества.
Энергосберегающее регулирование
Холодоосушитель, устанавливаемый в установки CSD(X)-T, отличается высокой эффективностью благодаря энергосберегающему регулированию. Он работает только тогда, когда происходит разбор воздуха: этим обеспечивается требуемое качество сжатого воздуха в совокупности с максимально возможной экономичностью.
Удобство пользования, заложенное конструктивно
Осушитель без нагрузки
После компрессора сжатый воздух, прежде чем попасть в осушитель, проходит через циклонный сепаратор KAESER новой разработки, в котором происходит отделение выпавшего конденсата. Это снижает потребление электроэнергии осушителя.
Минимальное количество хладагента
Холодоосушители новых CSD(X)-T используют вдвое меньше хладагента, чем их предшественники. Это не только уменьшает затраты, но и существенно улучшает экологическую составляю-щую.
Модульная конструкция – надежное управление

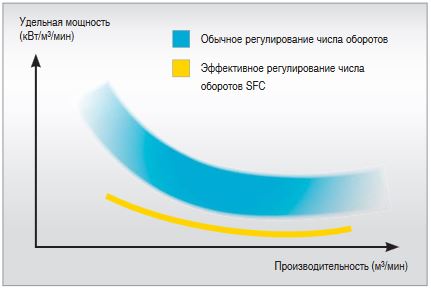

Оптимизированная удельная мощность
В любой пневмостанции компрессоры с частотным преобразователем находятся в работе больше, чем каждый из остальных. Поэтому модели ASK-SFC сконструированы для максимальной эффективности, исключая при этом диапазон экстремально высоких и экстремальнонизких оборотов. Это экономит энергию, а так же повышает продолжительность срока службы и эксплуатационную надёжность.

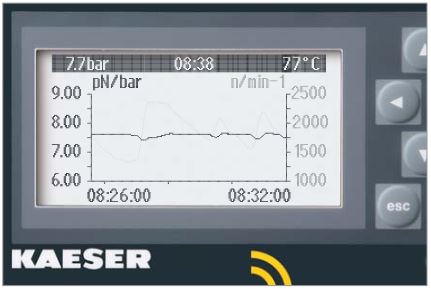

Постоянное
давление
Согласование объемного потока с фактической потребностью в сжатом воздухе происходит внутри диапазона регулирования. При этом диапазон рабочего давления остается постоянным - ±0,1 бар. В результате снижения максимального давления экономятся электроэнергия и деньги.

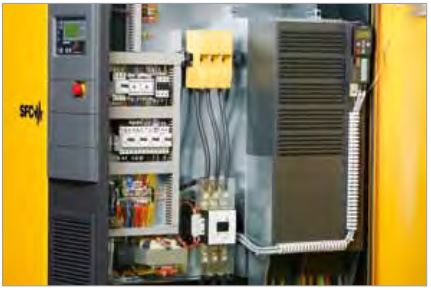

Частотный преобразователь
В SFC-установках KAESER используются частотные преобразователи компании Siemens. Великолепная согласованность между SFC и блоком управления компрессором позволяет достичь оптимального КПД.
Вся установка отвечает ЭМС
Частотный преобразователь (SFC) и SIGMA CONTROL 2 как в отдельности, так и в целом сертифицированы в соответствии с директивой ЭМС класс A1 согласно EN 55011. Надежность прежде всего.
Оборудование
Вся установка
Готовая к эксплуатации, полностью автоматизированная, с великолепной звуко и виброизоляцией, части обшивки с порошковым покрытием, возможно применение при окружающей температуре до +45°C. Простота техобслуживания: смазка подшипников осуществляется снаружи (также двигателя вентилятора).
Компрессорный блок
Одноступенчатый с впрыском охлаждающей жидкости для оптимального охлаждения роторов; KAESER-оригинал компрессорный блок с SIGMA PROFIL, прямой привод 1:1.
Циркуляция воздуха и охлаждающей жидкости
Сухой воздушный фильтр с функцией предварительной очистки; шумоглушитель на всасывающей стороне, пневматический впускной и вентиляционный клапаны; емкость для охлаждающей жидкости с тройной системой сепарации; предохранительный клапан, обратный клапан минимального давления, термоклапан и экологический фильтр контура охлаждающей жидкости,
радиатор сжатого воздуха и охлаждающей жидкости. Двигатель вентилятора (с регулируемым числом оборотов), циклонный сепаратор с электронным конденсато отводчиком, исключающим потери давления. Трубы и циклонный сепаратор из нержавеющей стали.
Холодоосушитель (Т-модель)
Спиральный компрессор с энергосберегающим отключением; альтернативно возможен выбор непрерывного режима с электронно-управляемым, энергосберегающим устройством отвода конденсата; минимальное количество хладагента.
Электрические компоненты
Двигатели класса Premium-Efficiency (IE3) с сенсором температуры обмотки PT-100, электрошкаф со степенью защиты IP 54; вентиляция электрошкафа, автоматическое переключение звезда треугольник; защита от перегрузки; трансформатор цепи управления. Дополнительно для исполнения с частотным преобразователем.

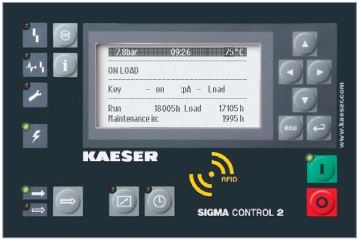

SIGMA CONTROL 2
Светодиоды цветов светофора отображают текущее рабочее состояние; легко читаемый текстовый дисплей, меню на 30 языках; прорезиненные кнопки с пиктограммами; автоматический самоконтроль и регулирование, режимы регулирования Dual, Quadro, Vario, Dynamic и непрерывная эксплуатация входят в серийное исполнение. Интерфейсы: Ethernet; дополнительно коммуникационные модули для Profibus DP, Modbus, Profinet и Devicenet. Гнездо SD карты для сохранения данных и обновления программного обеспечения. RFID-считывающее устройство, веб-сервер.

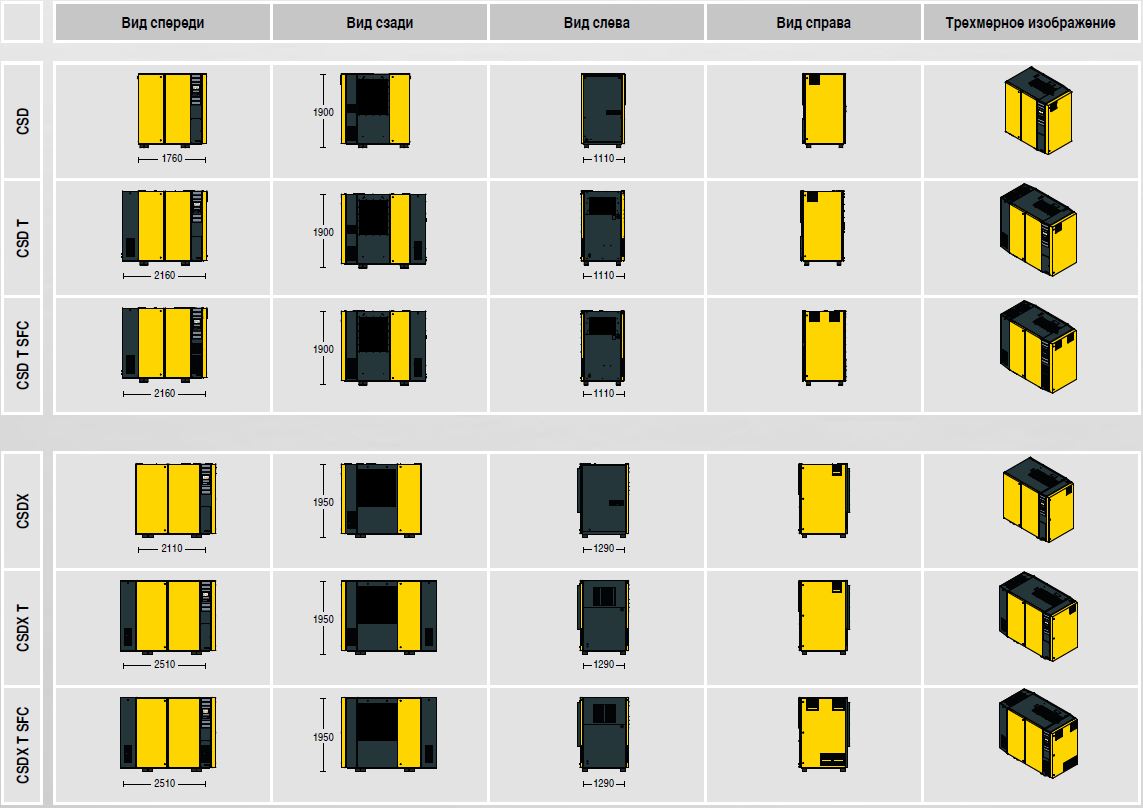

Габариты
