Адсорбционные осушители
серии DC
(холодная регенерация) – объемный поток 0,15 – 154,53 м³/мин
Почему необходимо осушение сжатого воздуха?
Всасываемый компрессором атмосферный воздух представляет собой смесь газов, всегда содержащую водяные пары. Прежде всего, влагоемкость воздуха зависит от температуры. С повышением температуры воздуха при его сжатии в компрессоре возрастает возможная степень насыщения водяным паром, при охлаждении сжатого воздуха происходит конденсация воды. В подключенном далее циклонном сепараторе или ресивере производится сбор конденсата. После этого сжатый воздух все еще насыщен на 100 процентов парами воды. Поэтому, при его дальнейшем охлаждении в трубопроводной сети и в точках разбора, выпадает значительное количество конденсата. Вследствие чего, без дополнительного осушения сжатого воздуха, неизбежны сбои в работе, прерывания производственных процессов, а также дорогостоящие работы по ремонту и техобслуживанию.
Принцип работы
Сначала сжатый воздух, подлежащий осушению, поступает в предвари-тельный фильтр, где удаляются частицы масла и пыли до 1 мкм. Затем воздух проходит через входной клапан и нижний распределитель и поступает в одну из емкостей осушителя, в которой средство осушения поглощает влагу, и осушенный сжатый воздух выходит из емкости через верхний распределитель. Пройдя обратный клапан и фильтр очистки пыли, основной поток осушенного сжатого воздуха направляется в сеть. Часть осушенного сжатого воздуха используется в качестве регенерирующего воздуха и направляется попеременно в емкости для регенерации адсорбента.
Надежное осушение до -70 °C
Благодаря оптимальной и экономичной конфигурации адсорбционные осушители серии DC фирмы KAESER надежно обеспечивают достижение низких значений точки росы также в сложных эксплуатационных условиях и при непрерывном режи-ме работы. Этому способствует большое количество высокосортного средства осушения SIGMA Dry, высокая степень насыщения которого используется только отчасти. В результате, требуется минимальное количество продувочного воздуха при регенерации. Кроме того, длительные рабочие циклы уменьшают нагрузку на серийно устанавливаемые фирмой KAESER фильтры на входе и выходе, которые оптимально подобраны для совместной работы.
Универсальность интеграции, соответствие потребностям
Фирма KAESER KOMPRESSOREN, обладающая богатым опытом производства компрессорной техники, при разработке адсорбционного осушителя серии DC уделила особое внимание вопросам их интеграции в различные системы снабжения сжатым воздухом. Предлагаемые компактные, маленькие и большие адсорбционные осушители экономичны и рассчитаны на выполнение любых задач во всех областях применения.
DC – надежность и
экономичность
Всесторонняя эффективность со знаком качества KAESER
Компактные адсорбционные осушители DC 12-133
Вследствие минимальной разницы давлений и незначительной потребности в регенерационном воздухе сокращаются эксплуатационные расходы и затраты на техобслуживание, снижаются нагрузки, требуются фильтры меньшего типоразмера и меньшее количество адсорбента. Благодаря ECO Control basic и ECO Control (опция) обеспечивается энергосберегающая производительность. Опцио-нально возможна поставка в звукоизолированном кор-пусе и для монтажа на улице.
Комбинация: адсорбер с активированным углем
Начиная с модели DC 12, осушители могут оснащаться специально согласованным адсорбером с активированным углем АСТ. Таким образом, возможно производство сжатого воздуха высшего качества, отвечающего самым строгим требованиям (остаточное содержание масла 0,003 мг/м³). Конструкция компактного адсорбционного осушителя (до DC 133) позволяет размещать адсорбер с активированным углем на одной раме.

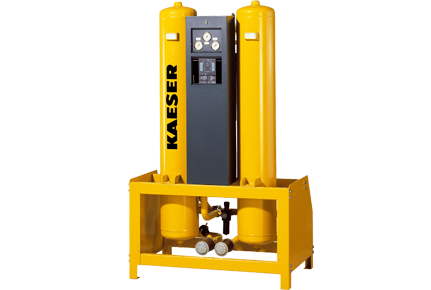

Большие адсорбционные осушители DC 169-1545
Большие адсорбционные осушители открытой конструкции, предназначенные для давления до 10 бар(изб.) (опционально до 16 бар(изб.)), не менее надежны и экономичны своих компактных «собратьев». Модульная конструкция облегчает транспортировку и монтаж, хорошая доступность ко всем узлам упрощает проведение профилактик и работ по техобслуживанию.
Маленькие адсорбционные осушители DC 1.5-7.5
Щадящий десятиминутный цикл гарантирует также при незначительной потребности в сжатом воздухе значения точки росы до -40 °C в совокупности с высокой эксплуатационной надежностью. Эргономичная, удобная конструкция с защитным корпусом допускает децентрализованное использование.
Маленький, но очень эффективный

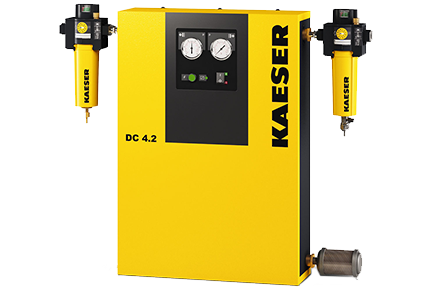

Компактные и надежные DC 1.5 – 7.5
Маленькие адсорбционные осушители серии DC обладают большим потенциалом: компактный дизайн защитного корпуса не занимает много места и позволяет легко монтировать осушитель. Они оснащены высокофункциональными компонентами, позволяющими достигать низкую точку росы также при непрерывном режиме работы. Эти осушители отличаются длинными, но щадящими и энергоэкономичными рабочими циклами и практически не нуждаются в обслуживании. Кроме всего, они обладают незначительной потребностью в регенерационном воздухе.Маленькие адсорбционные осушители серии DC идеальны для децентрализованной подготовки сжатого воздуха, поскольку их можно монтировать на стене, экономя при этом место. Эти установки являются оптимальным решением для достижения низкой точки росы в контейнерных станциях, при производстве воздуха для пневмоинструментов, в фармацевтической и упаковочной отраслях.
Серия DC – компактные, надежные, высокоэффективные
Низкие эксплуатационные и сервисные расходы DC 12 – 1545
Компактные и большие адсорбционные осушители серии DC фирмы KAESER легко транспортируемы, просты в подключении и особенно надежны в работе. Тщательно продуманная конструкция и высококачественные, износостойкие компоненты гарантируют низкие эксплуатационные и сервисные расходы. В значительной степени это обусловлено очень низкой потребностью в регенера-ционном воздухе – 13,5 %, и безусловно большим количеством высококачественного средства осушения SIGMA Dry. Благодаря энергосберегающим режи-мам блоков управления ECO CONTROL и ECO CONTROL basic обеспечивается высокоэффективная эксплуатация.И наконец, в вопросах надежности не последнюю роль играют фильтры фирмы KAESER, устанавливаемые на входе и выходе
Компрессор с регулированием числа оборотов
Эксплуатационная надежность
Высококачественная арматура обеспечивает незначительное падение и плавное увеличение давления. Это минимизирует колебания давления в сети. Контроль работы отдельных циклов осуществляется посредством измерения давления. Количество требуемого регенерационного воздуха регулируется с помощью клапана и манометра, индикатор влажности дает возможность визуального контроля.
Простое техобслуживание
Благодаря радиальному расположению входов и выходов емкостей удобно производить замену средства осушения через большие штуцеры. Кроме того, штуцеры дают возможность проведения проверки емкостей. Обеcпечен хороший доступ к корпусам фильтров. Глушители легко разбираются и очищаются. Все это способствует снижению затрат на техобслуживание и ремонт
Незначительный шум при работе
Осушители серии DC работают очень тихо благодаря двум (зависит от модели) высокоэффективным глушителям, входящим в стандарное оснащение. Опционально поставляемая специальная шумоизоляция некоторых моделей удовлетворяет еще более высоким требованиям. Благодаря звукоизоляционному кожуху уровень шума компактных адсорбционных осушителей снижается до 65 дБ(A)
Емкости осушителя
Конструкция рассчитана на один миллион переключений нагрузки согласно AD2000. Соответствует всем требованиям Европейской Директивы 94/9/ЕС для оборудования, работающего под давлением. Минимальный срок эксплуатации составляет 10 лет

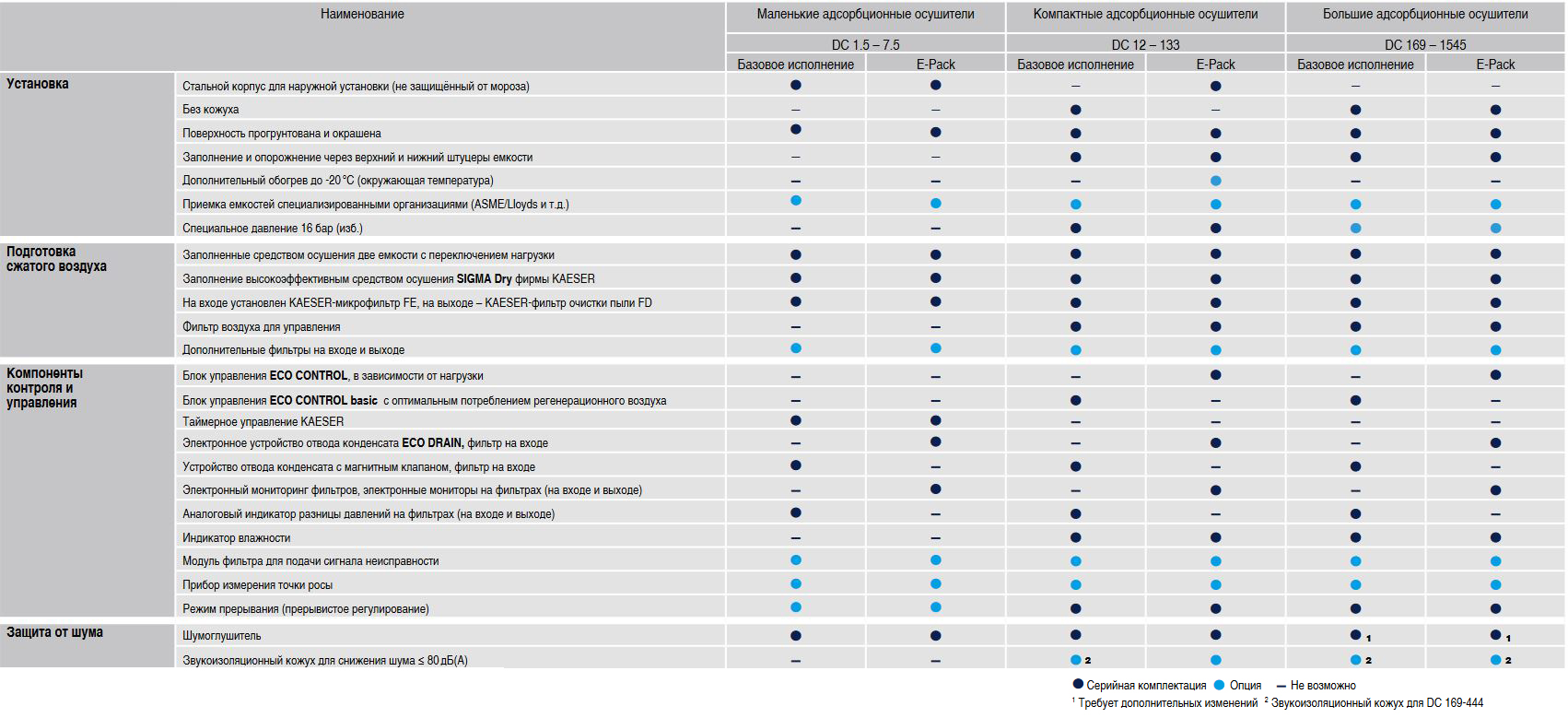

Комплектация DC

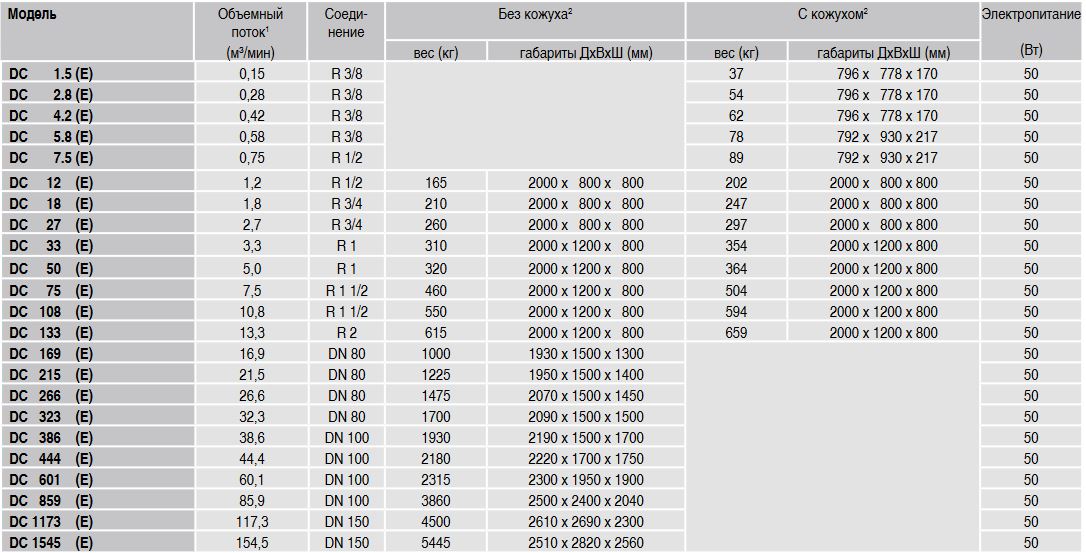

Технические характеристики
