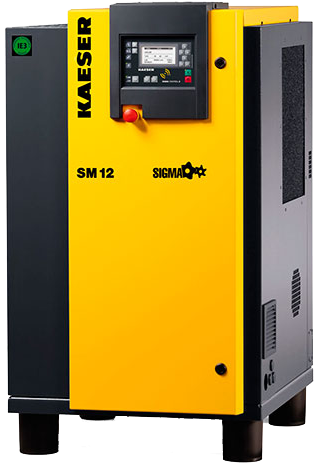

Винтовые компрессоры
серии SX - SK
С признанными во всем мире роторами с SIGMA PROFIL
Производительностью 0,26 – 0,80 м3/мин, давление 8 – 11 – 15 бар
Инновация Aircenter SX
Aircenter-модели SX-серии это больше, чем возможность эффективного производства, под-готовки и хранения сжатого воздуха наминимальной площади: ориентированная набудущее техника с большими возможностями для пользователя с современным дизайном, новое определение принципа «plug & work». Все компоненты установки – винтовой ком-прессор, холодоосушитель и смонтированный под ними ресивер заключены в одном корпу-се и образуют внешне единое, гармоничное целое. В концепцию заложены энергетическая эффективность, доступность при техобслужива-нии, долговечность и оптимальное согласова-ние всех узлов конструкции.
Великолепная
доступность
Проведение работ по техобслуживанию возможно с одной стороны. Для этого левый кожух корпуса выполнен съемным и узлы, подлежащие обслуживанию легко доступны. Контроль уровня масла и натяжения ремня привода может осуществляться через глазок, не снимая обшивки корпуса. T-вариант оснащен дополнительным проемом для тесткнопки на электронном устройстве отвода конденсата холодоосушителя.
Доступность при техобслуживании
Продуманные до мельчайших деталей компоненты конструкции упрощают проведение и снижают затраты на техобслуживание. К ним относятся: высокоэффективный воздушный фильтр, легко заменяемый масляный фильтр, расположенные снаружи картридж сепаратора и долговечный приводной ремень.
Экономия
электроэнергии
Более 70 процентов затрат на производство сжатого воздуха приходится на электроэнергию. Даже небольшие установки ощутимо бьют по карману. Поэтому фирма KAESER создает свои компрессоры по последнему слову техники, обращая при этом особое внимание на максимальную энергетическую эффективность. В рамках разработки всей системы, она служит также фундаментом для надежного и экономичного производства сжатого воздуха.
Компрессоры для различных
областей применения
Детальное планирование
Мощный, экономичный
Большие винтовые компрессорные блоки с низким числом оборотов – это используемый фирмой KAESER KOMPRESSOREN экономичный способ использования заданной приводной мощности. Таким образом, удельная мощность всегда находится в оптимальном диапазоне. Благодаря ременному приводу в SX-установках осуществляется точный подбор числа оборотов компрессорного блока. Низкое число оборотов обладает еще рядом характерных преимуществ, таких как незначительный износ и следовательно продолжительный срок службы всех компонентов, а также очень низким уровнем шумов.
Блок компрессора с SIGMA PROFIL
Разработанным фирмой KAESER рото-рам с SIGMA PROFIL необходимо на 10 – 20 процентов меньше электроэнергии по сравнению с обычными профилями при одинаковой производительности. Благо-даря этому лучшие в своем классе ха-рактеристики производительности.

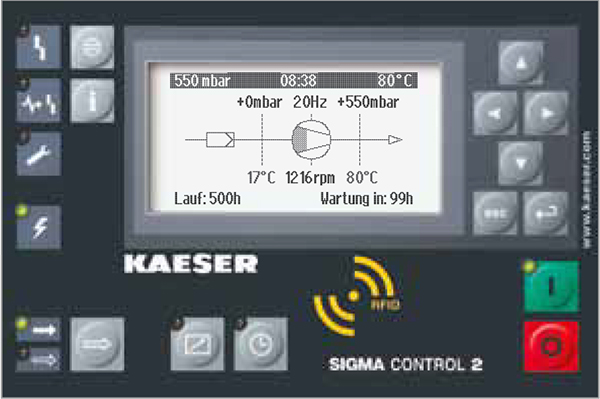

Блок управления SIGMA CONTROL 2
SIGMA CONTROL 2 эффективно управляет и контролирует работу компрессора. Дисплей и RFID устройство обеспечивают эффективную коммуникацию и безопасность. Различные разъемы повышают гибкость. Гнездо SD карты облегчает проведение обновления ПО.

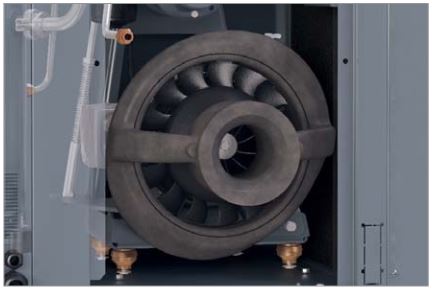

Двухпоточный вентилятор
Подана заявка на патентование двухпо-точного вентилятора. С одной стороны вентилятор подает охлаждающий поток воздуха для приводного двигателя, с другой стороны – для всей установки. Благодаря серповидной форме лопас-тей вентилятора происходит дополни-тельное снижение уровня шума.
Всесторонняя эффективность со знаком качества KAESER
Отвечающее потребностям производства управление
Не всегда есть необходимость в использовании всех коммуникационных возможностей блока управления SIGMA CONTROL. В таких случаях SХ-компрессоры комплектуются блоком управления SIGMA CONTROL BASIC. Он дает возможность управления в обоих энергосберегающих режимах Dual и Quadro. Регулирование осуществляется через электронный датчик давления с малым диапазоном давления. Поскольку фирма KAESER всегда комплексно подходит к вопросу снабжения сжа-тым воздухом, SIGMA CONTROL BASIC может быть также подключена к центральной системе управления – легко интегрируемый функциональный модуль служит для связи с SIGMA AIR MANAGER. Таким образом, компрессор может быть подключен к общей сети без особых трудностей.
Удобство пользования, заложенное конструктивно

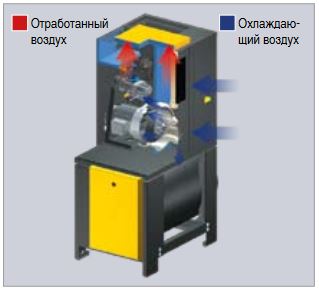

Система охлаждения с двухпоточным вентилятором
Система охлаждения снабжена двухпоточным вентилятором новой конструкции (подана заявка на патентование). Его конструкция обеспечивает высокую эффективность и пониженный уровень шума. Разделение потоков воздуха для сжатия и для охлаждения воздушножидкостного радиатора и двигателя, обеспечивает достаточные резервы даже при окружающей температуре до 45°C. Всасывание воздуха извне для охлаждения двигателя и сжатия гарантирует надежное охлаж-дение двигателя и повышает эффективность сжатия. Низкая скорость потока в системе охлаждения воздуха сводит к минимуму уровень шумов. Эта самостоятельная система охлаждения способствует в значительной степени высокоэффективной и надежной эксплуатации холодоосушителя T-версии.
Оборудование
Вся установка
готова к эксплуатации, полностью авто-матизирована и виброизолирована, с великолепной звукоизоляцией, части обшивки с порошковым покрытием
Звукоизоляция
обшивка с моющимся пеноматериалом, антивибрационные элементы, двойная виброизоляция
Компрессорный блок
одноступенчатый с впрыском охлаж-дающей жидкости для оптимального охлаждения роторов; KAESER-оригинал вин-товой компрессорный блок с SIGMA PROFIL
Электродвигатель
Энергосберегающий двигатель (Eff1) не-мецкого качества, степень защиты IP 55 (SM 12/IP 54), класс изоляции F
Клиноременный приводс автоматическим натяжением
выдерживающие большую нагрузку клиновые ремни с длительным сроком службы, благодаря автоматическому натяжению
Циркуляция воздуха и охлаждающей жидкости
сухой воздушный фильтр; пневматический впускной и вентиляционный клапаны; ем-кость для охлаждающей жидкости с трой-ной системой сепарирования; предохра-нительный клапан, обратный клапан мини-мального давления, термоклапан и микро-фильтр в системе циркуляции охлаждаю-щей жидкости
Охлаждение
воздушное охлаждение; алюминиевый радиатор разделен для сжатого воздуха и охлаждающей жидкости; двухпоточный вентилятор (заявлен на патентование), установленный на валу приводного двигателяЭлектрические компонентыэлектрошкаф со степенью защиты IP 54; вентиляция электрошкафа, автоматичес-кое переключение звезда-треугольник; защита от перегрузки; трансформатор цепи управления
SIGMA CONTROL
разъемы/обмен данными: RS 232 для модема, RS 485 для режима чередова-ния базовой нагрузки со вторым компрес-сором (кроме SFC-исполнения), Profibus (DP) для передачи данных; оснащен для функции телесервиса
Эргономичность
светодиоды цветов светофора отобража-ют текущее рабочее состояние; легко читаемый текстовый дисплей; меню на 30 языках, прорезиненные кнопки с пикто-граммами; индикация загрузки
Многочисленные функции
автоматический контроль и регулирова-ние конечной температуры сжатия, пита-ния двигателя, направления вращения, воздушного и мас-ляного фильтра, картриджа сепаратора; отображение из- меренных параметров; счет-чик рабочих часов и часов до технического обслуживания; отображе-ние и архивирование данных о состоянии; режимы регулирования Dual, Quadro, Vario и непрерывная эксплуатация входят в серийное исполнение
