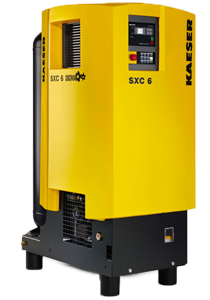

Винтовые компрессоры
серии SXC «compact»
Производительность 0,26 – 0,80 м3/мин,
давление 8 – 11 – 15 бар
с признанными во всем мире роторами с SIGMA PROFIL
Компактные решения
SXC это комплектная компрессорная станция на малой площади: „подключай и работай“, поскольку винто-вой компрессор, холодоосушитель и ресивер совместно с современным двустенным ротационно-формуе-мым кожухом образуют единое целое. Энергетическая эффективность, доступность при техобслуживании, долговечность и оптимальное согласование всех узлов конструкции гарантируют многолетнюю надеж-ность и экономичность при работе в автомастерских и малых производственных предприятиях.
Энергоэффективность с самого начала
Компрессорные блоки компактных пневмостан-ции SXC оснащаются роторами с эффективным SIGMA PROFIL, гарантирующим больше сжатого воздуха с меньшими затратами энергии.
Многогранность и эргономичность
Благодаря диапазону приводной мощности от 2,2 до 5,5 кВт возможно применение данных установок в различных областях. Для достижения своей производительности четырем моделям SXC требуется всего лишь 0,62 м2 площади, так как их ширина всего 61,5 см.
Энергоэкономичность и надежность
Надежную и рентабельную работу установок SXC с условным названием «все включено» обеспе-чивает блок управления «Sigma Control basic» в сочетании с эффективным «Пуск/Стоп» – регули-рованием.
Эффективно и тихо
Комплектные станции SXC отличаются невероят-ной малошумностью, уровень шума составляет всего 69 дБ (A). Благодаря интегрированному хо-лодоосушителю производится сухой чистый сжа-тый воздух. Электронно-управляемое устройство отвода конденсата обеспечивает надежный и без потерь энергии сброс конденсата из ресивера и холодоосушителя.
Пневмостанции "все включено"
на малой площади
Качество KAESER - планирование до мельчайших деталей
Роторы с SIGMA PROFIL
Разработанным фирмой KAESER KOMPRESSOREN роторам с SIGMA PROFIL необходимо на 10 – 20 процентов меньше электро-энергии по сравнению с обычными профилями при одинаковой производительности. Результат: существенная эффективность всей установки.
Блок управления Sigma Control basic
Надежную и рентабельную работу установок обе-спечивает блок управления «Sigma Control basic» в сочетании с эффективным «Пуск/Стоп» – регулированием. Кроме того, осуществляет непрерывный контроль SXC-установок
Доступность при техобслуживании
После поднятия легкого корпуса из из высоко-прочного полиэтилена все узлы, подлежащие обслуживанию, легко доступны. Контроль уровня масла может осуществляться через глазок. SXC-установки отличаются повышенной комфортно-стью в обслуживании.
Эффективное охлаждение
Еще одна отличительная особенность компрессо-ров KAESER – инновационная концепция охлаж-дения. Разумеется, это относится и к установкам SXC. Для оптимального охлаждения установлены три вентилятора. Один вентилятор (с отдельным двигателем) охлаждает охлаждающую жидкость.
Оборудование
Вся установка
готова к эксплуатации, полностью автоматизирована, с великолепной звуко- и виброизоляцией, двустен-ным ротационно-формуемым кожу-хом из полиэтилена
Звукоизоляция
звукоизоляционный кожух, анти-вибрационные элементы, двойная виброизоляция
Блок компрессора
одноступенчатый с впрыском охлаж-дающей жидкости для оптимального охлаждения роторов; KAESER-оригинал винтовой компрессорный блок с SIGMA PROFIL
Электродвигатель
энергосберегающий двигатель (IE2) немецкого качества, степень защиты IP 54, класс изоляции F
Клиноременный привод
необслуживаемый эластичный ремень; нет необходимости в на-тяжении
Циркуляция воздуха и охлаждающей жидкости
сухой воздушный фильтр с ячеи-стой структурой; впускной клапан с заслонкой, пневматический вен-тиляционный клапан; емкость для охлаждающей жидкости с тройной системой сепарирования; предо-хранительный клапан, обратный клапан минимального давления, микрофильтр в системе циркуляции охлаждающей жидкости
Охлаждение
воздушное охлаждение, алюмини-евый радиатор для охлаждающей жидкости с отдельным вентилято-ром, второй вентилятор на валу при-водного двигателя, автоматическая регулировка прогрева (только при очень низкой нагрузке).
Емкость (стакан)
с внутренним покрытием, электрон-но-управляемое устройство отвода конденсата
SIGMA CONTROL BASIC
Электронная система регулирования и контроля. Пиктограммы и большой дисплей. Регулирование ПУСК–СТОП контроль работы: направление вращения, давления установки, конечной температуры сжатия, холодоосушителя. Отображение параметров: давления сети, давления выключения, конечной температуры сжатия. Отображение данных о состоянии: состояние установки, наличие ошибок, необходимость проведения техобслуживания. Отображение: счетчик часов: техобслуживания, нагрузки и работы компрессора; программируемые интервалы техобслуживания, вы-бор единиц измерения давления и температуры (бар/psi/МПа, °C/°F) Индивидуальное снижение заданного давления установки. Аварийный выключатель, беспотенциальный контакт «двигатель работает». Электронный датчик измерения давления
Электрические компоненты
электрошкаф со степенью защиты IP 54; автоматическое переключение звезда треугольник (от 3 кВт); защита от перегрузки; трансформа тор цепи управления
Xолодоосушитель
с пластинчатым теплообменником из нержавеющей стали, встроенный сепаратор, электронно-управляемое устройство отвода конденсата, изолированный холодильный контур

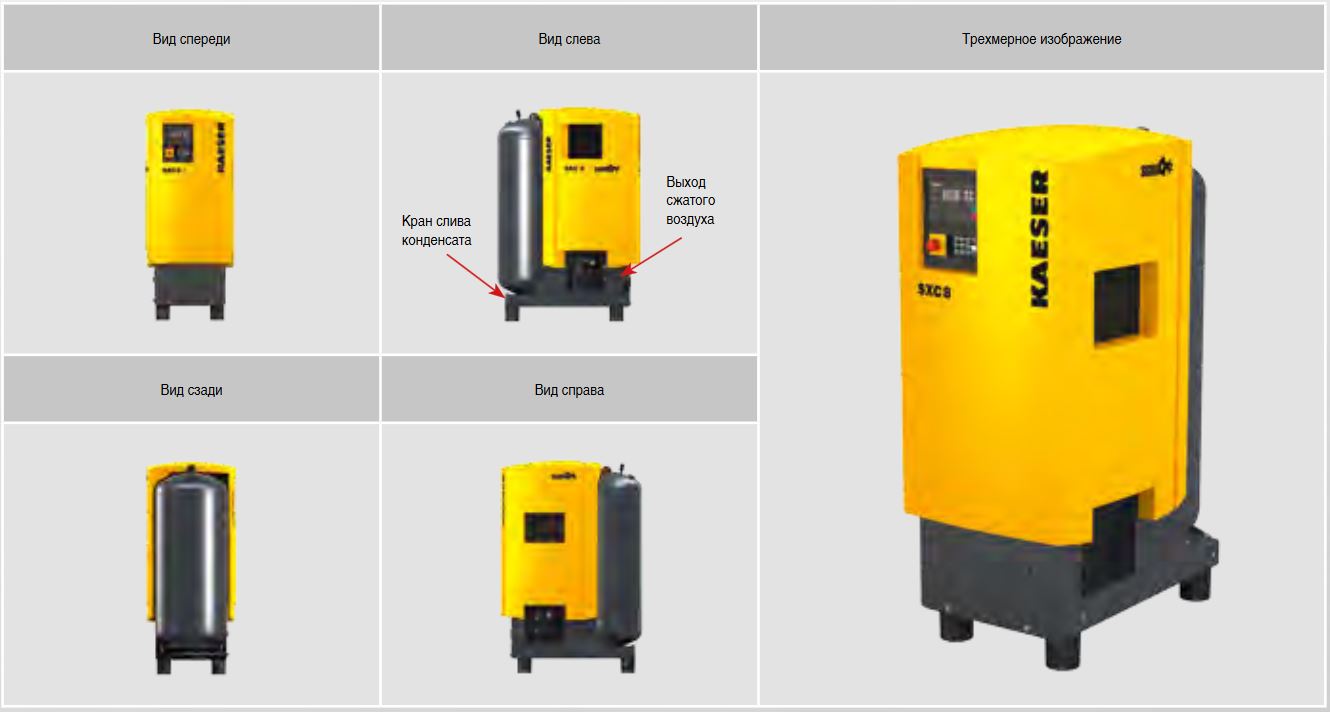

Внещний вид
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
* Производительность всей установки согласно ISO 1217 : 2009 приложение С, абсолютное давление на входе 1 бар (а), температура воздуха на входе 20
** Уровень звукового давления согласно ISO 2151 и соновополагающего стандарта ISO 9614-2, допустимая погрешность: ± 3 дБ(А)
