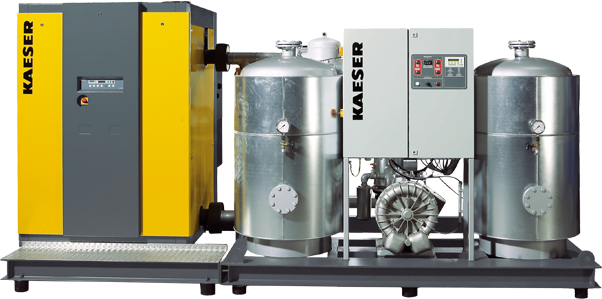

Комбинированный осушитель
Hybritec
Объемный поток 12 – 150 м³/мин
Вне конкуренции
Осушители сжатого воздуха HYBRITEC объединяют энергосберегающие функции современного холодоосушителя и чрезвычайно низкую точку росы адсорбционного осушителя – это достойный ответ в период повышения цен на электроэнергию
Требуемая точка росы
Чтобы исключить попадание сконденсированной воды в пневмосеть, сжатый воздух, используемый в самых различных отраслях промышленности, необходимо осушать. Под точкой росы понимают температуру, до которой должен охладиться воздух, чтобы достичь состояния насыщения водяным паром. Дальнейшее понижение температуры при неизменном давлении ведет к конденсации водяного пара. Данная точка росы должна достигаться с минимальными затратами электроэнергии
Эффективное осушение
Для точки росы до +3°C наиболее эффективным решением является использование холодоосушителей. Для получения более низкой точки росы применяются осушители адсорбционного типа, хотя они потребляют значительно больше элек-троэнергии. Комбинированный осушитель Hybritec KAESER KOMPRESSOREN предлагает технически безупречное, многостороннее и в тоже время экономичное решение для снижения точки росы до -40°C, которое уже эффективно при объемном потоке свыше 12 м³/мин.
Серийно конфигурируемы
Нет необходимости специально изготавливать осушители Hybritec, т.к. серийно производимые адсорбционные осушители и холодоосушители могут индивидуально конфигурироваться практически для любой сферы применения. К тому же, это дешевле и дает уверенность на будущее
Комбинация для эффективного надежного осушения сжатого воздуха
HYBRITEC - эффективность со знаком качества KAESER
Интервал замены средства – 10 лет
Незначительная нагрузка на адсорбционную часть осушителя Hybritec приводит к продолжительному сроку службы средства осушения, которое и без того отличается незначительным потреблением. Оба этих фактора заметно сокра-щают расходы на обслуживание.

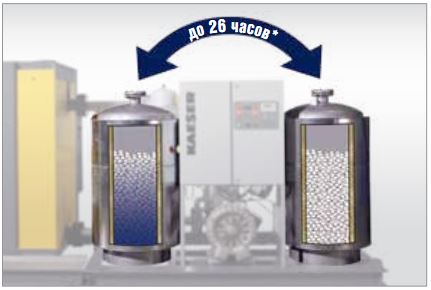

Длительная служба средств осушения
Предварительно осушенный воздух до точки росы +3 °C существенно снижает нагрузку на средство осушения адсорбционной части, таким образом, срок службы адсорбента может составлять десять лет. Это дает реальную экономию средств.

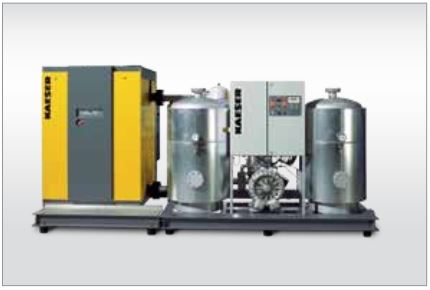

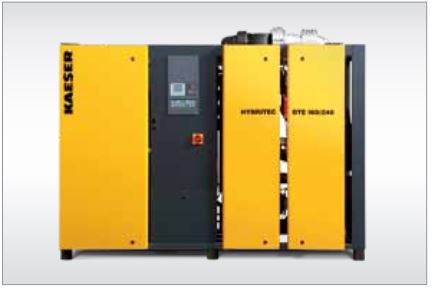

Компактная, готовая к работе установка
Осушители Hybritec легко и быстро устанавливаются. Серийно изготавливаемые компоненты смонтированы на единую раму, и осушитель готов к работе. Все гениальное просто.

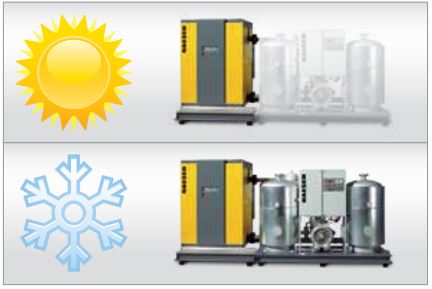

Авто переключение лето-зима
В теплое время года посредством термостата возможно переключение режимов в Hybritec осушителе с «Режима противозамерзания» на режим «Холодоосушение».
HYBRITEC - двойная эффективность

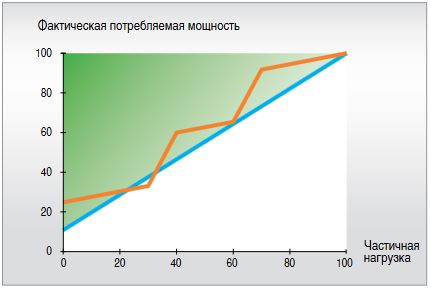

Энергосберегающая частичная регулировка
Регулирование частичной нагрузки, входящее в серийное исполнение, обусловливает понижение энергопотребления. В холодоосушителях используют спиральный компрессор с цифровым управлением или обычный холодильный компрессор. Для регулировки длительности цикла адсорбционные осушители оснащаются сенсорами точки росы.

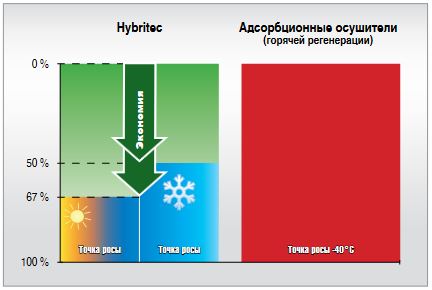

Экономия энергии до 67%
По сравнению с адсорбционными осушителями горячей регенерации Hybritec-установки в зимний период экономят до 67 % затрат на электроэнергию. При необходимости получения точки росы -40 °C в течение всего года экономия затрат на электроэнергию с помощью Hybritec составляет до 50 %.

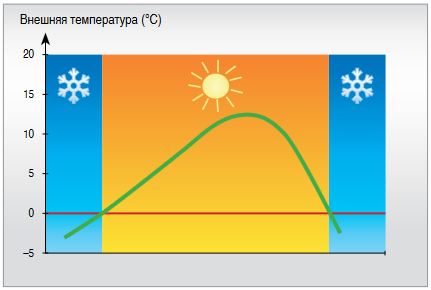

Температура в течение года
Hybritec-осушители имеют явное энергетическое преимущество относительно защиты от замерзания по сравнению с обычными адсорбционны-ми осушителями или отдельно используемыми компонентами.
Гибкость серийной продукции
Оба осушителя, входящие в состав KAESER-Hybritec, стандартизированы и могут гибко конфигурироваться в соответствии с индивидуальными потребностями.
Оборудование
Холодоосушитель
Распределительный шкаф с экономичным управлением
У всех холодосушителей:
- пластинчатые теплообменники воздух/воздух и воздух/хладагент, а также система сепарации изготовлены из нержавеющей стали;
- в зависимости от исполнения минимум 2 устройства отвода конденсата ECO-Drain;
- FE-микрофильтр установлен в самом холодном месте;
- все детали холодильного контура изолированы;
- изолированный байпас с запорным клапаном для режимов «зима - лето»;
- панели обшивки покрыты порошковым напылением;
- все применяемые материалы не содержат фторхлоруглеводородов
Серии DTG – DTI
- энергосберегающий холодильный спиральный компрессор с регулируемым сжатием;
- хладагент R404a;
- панель управления и контроля: индикация: двухстрочный легко читаемый текстовый дисплей, меню на 10 языках; отображение сообщений в том числе о неисправности и экономии энергии; светодиодные индикаторы текущего состояния: «Питание ВКЛ», «Работает компрессор холодоосушителя», «Индикатор температуры точки росы»; управление: ВКЛ/ВЫКЛ, три кнопки программирования для таймера, тесткнопка электронного устройства отвода конденсата, кнопка квитирования, главный выключатель; беспотенциальные контакты: «Общая неисправность», «Эксплуатационные сообщения»;
Серия DTL
- холодильный компрессор с энергосберегающим отключением отдельных цилиндров;
- хладагент R134a;
- панель управления и контроля: температура на входе и выходе, температура точки росы; индикатор: ступенчатый холодильный компрессор и общая неисправность манометр давления испарения, давление конденсации, давление масла, давление сжатого воздуха на входе и выходе, давление воды на входе и выходе (установки с водяным охлаждением); выключатель: ВКЛ/ВЫКЛ, кнопка квитирования, главный выключатель; беспотенциальные контакты: «Неисправность холодильного компрессора» и «Общая неисправность»
Адсорбционный осушитель
Управление ECO CONTROL DW тем-пературы точки росы (в зависимости от загрузки)
Панель управления:
- управление: легко читаемый дисплей, меню на немецком или английском языках; отображение циклов, сообщения о неисправностях; кнопка квитирования; контроль температуры и очередности переключения клапанов; режим диагностики с отображением очередности переключения клапанов; режим автоматического повторного запуска;
- дополнительные индикаторы/регуляторы: отображение точки росы на дисплее с возможностью установки предельно допустимого значения; регулятор температуры/отображе ние температуры регенерационного воздуха; индикаторы: рабочее напряжение, текущий цикл, неисправность;
- выключатели: ВКЛ/ВЫКЛ и главный выключатель;
- беспотенциальные контакты: «Общая неисправность»;
- две емкости адсорбционного осушителя с распределителями потока из нержавеющей стали;
- изоляция емкостей и регенерационного контура из нержавеющей стали, трубопроводы, фильтр воздуха для управления, панель клапанов, температурные сенсоры, шумоглушитель;
- поверхность грунтованная и окрашенная;
- 10 высококачественных арматурных элементов;
- радиальное расположение вводов и выводов большие патрубки для удобства заполнения, опустошения и тестирования емкостей, нет необходимости демонтажа трубок;
- влажный сжатый воздух и регенерационный воздух направлены в противоположных направлениях, улучшенный отвод влаги, минимальные затраты электроэнергии для производства регенерационного воздуха, минимальное потребление воздуха для охлаждения;
- регенерация с использованием радиального насоса, входного фильтра, внешнего обогревателя;
- высококачественный адсорбент SIGMA® Dry;
- перед холодоосушителем установлен пылезащитный фильтр;
- все применяемые материалы не содержат фторхлоруглеводородов;
Опции
- максимальное давление 16 бар (изб);
- холодоосушитель с водяным охлаждением;
- холодоосушитель с регулируемым числом оборотов двигателя вентилятора, начиная с DTL 883/1101(в);
- монтаж в 20 футовый контейнер до моделей DTI 667/901;
- адсорбционный осушитель с теплообменником для паровой регенерации;
- электронный мониторинг фильтров (электронные мониторы);
- специальное лакокрасочное покрытие (RAL);
- автоматическое переключение режимов «зима-лето»;
- электрическое питание: 500В/3Ф/50Гц;
- дополнительная звукоизоляция при сбросе воздуха < 80 дБ(A) (только до DTI);

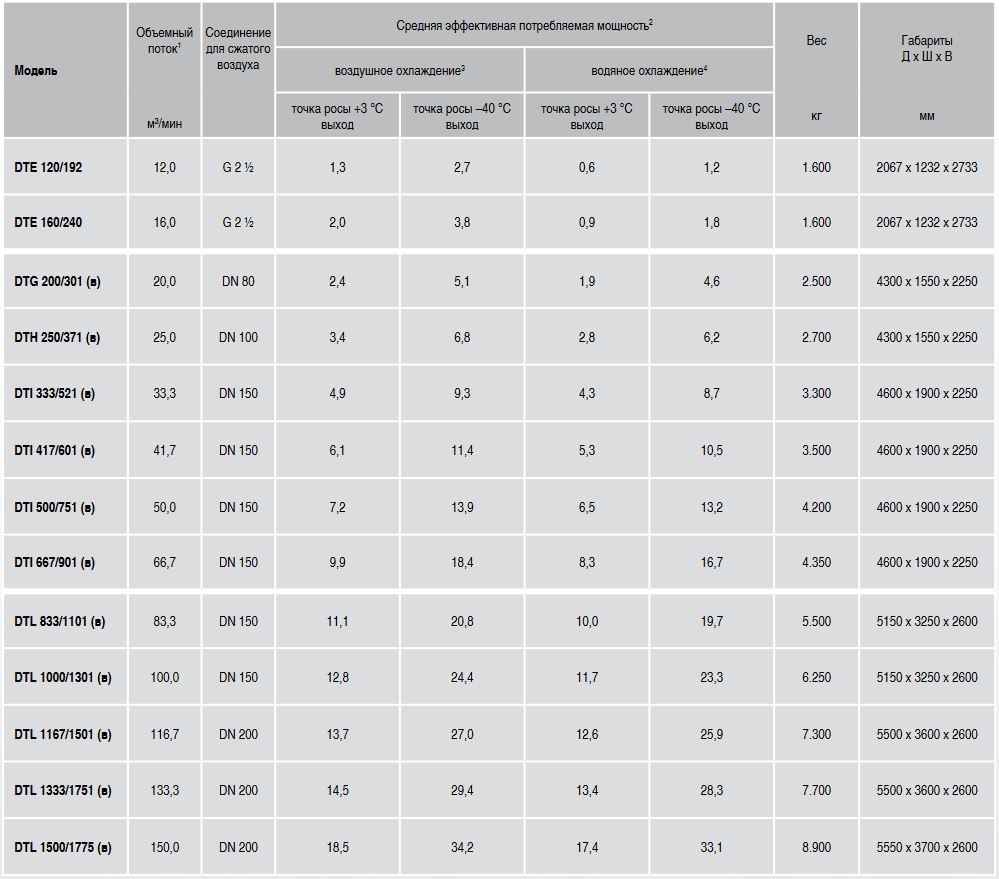

Технические характеристики
