Система поддержания
давления серии DHS
Максимальный условный диаметр DN 400
Электронная система поддержания давления
Компоненты системы подготовки компрессорной станции сконструированы с учетом скорости потока воздуха в пневмосети в режиме нагрузки. После остановки или незначительной нагрузки отсутствует противодавление в пневмосети при повторном запуске компрессора. В результате существует опасность слишком высокой скорости потока, проходящего через осушитель и фильтр. Это надежно предотвращает система поддержания давления серии DHS – новая разработка компании KAESER
Необходимость системы поддержания давления
Там, где требуется поддерживать сжатый воздух высокого качества, следует использовать системы поддержания давления. Благодаря им существенно сокращается время выхода компрессора на рабочий режим и создание заданного давления в сети. Это означает, что изначально создается правильная скорость потока, рассчитанная на оптимальное функционирование компонентов подготовки.
Два варианта функционирования
В зависимости от приоритетности и конфигурации пневмостанции пользователь может выбрать режимы работы электронной системы поддержания давления: 1-й режим обеспечивает надежное качество сжатого воздуха особенно с несколькими линиями подготовки воздуха, в то время как 2-ой режим надежно снабжает сжатым воздухом при перезапуске системы с одной линией подго-товки воздуха.
Узел управления новой
разработки
Сердцем любой системы поддержания давления является электронный узел управления. Он был разработан и оптимизирован для выполнения как электронных, так и пневматических функции. Датчик давления, дисплей и базирующийся на широтноимпульсной модуляции алгоритм управления рассчитаны для коммуникации с вышестоящими системами управления. Встроенный в DHS датчик давления вносит неоценимый вклад во всю пневмосистему в целом.
DHS «говорит» на вашем языке
Простота и надежность обслуживания были приоритетными задачами при разработке. Наличие 25-ти языков увеличивает возможности сфер применения DHS-систем. Кроме того, к отличительным чертам можно отнести надежное распознавание текущего рабочего состояния и параметров
Обеспечивает качественный
сжатый воздух
Серия DHS - Удвоенная эксплуатационная надежность

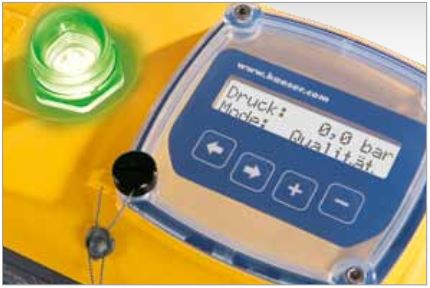

Надежность, бросающаяся в глаза
Наряду с панелью управления и дисплеем, «говорящим» на 25 языках, расположен светодиод, который легко узнаваем также под неудобным углом для просмотра и на большом расстоянии: зеленый = «открыт», красный = «закрыт», мигает = «необходимость вмешательства»

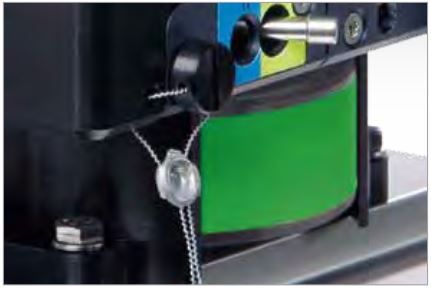

Наглядно и
надежно
Благодаря механической двухцветной индикации гарантируется дополнительная безопасность. Переключатель рабочих режимов наглядно маркирован и при необходимости может быть дополнительно опломбирован от непреднамеренной перестановки

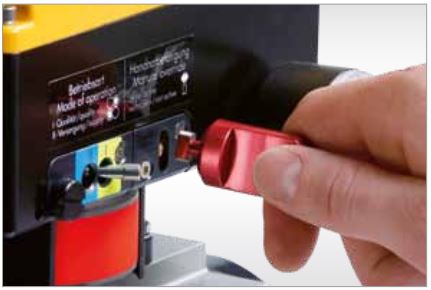

Ручное
управление
При отключении электроэнергии или других сбоях существует возможность немедленного открытия шарового крана или запорного клапана для беспрепятственного прохождения воздуха. Это обеспечивает дополнительную надежность системе снабжения сжатым воздухом.

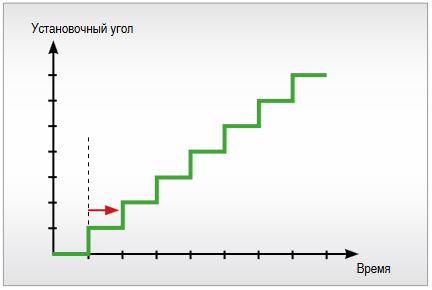

Широтно-импульсная модуляция
Разработанный компанией KAESER алгоритм управления, базирующийся на широтно-импульсной модуляции, предотвращает сильные колебания давления в пневмосети.
Оборудование
Система поддержания давления
электронная система поддержания давления с широтно-импульсной модуляцией, плавное открытие и закрытие пневмосети предотвращает опасность слишком высокой скорости потока, проходящего через осушитель и фильтр, поставляется в готовом для подключения виде.
Два режима работы
1 – «надежное снабжение сжатым воздухом»: открытие/закрытие шарового крана или запорного клапана с широтно-импульсной модуляцией. 2 – «надежное качество сжатого воздуха», особенно с несколькими линиями подготовки: дополнительно перекрывает линию, например, при неисправностях осушителя или фильтра (устанавливается на заводе). 3 – перепускной клапан для двух пневмосетей
Электронный узел управления
встроенный электронный датчик давления, редуктор давления 0-16 бар, светодиод, механический индикатор, вычислительное устройство, дисплей (25 языков), защита пароля, переключатель режимов работы, манометр внутреннего давления, поворачиваемый на 90° узел управления, контроль конечного положения, обновление программного обеспечения посредством микро SD-карты, кнопки и переключатель режимов работы опломбированы, предотвращая неавторизованный доступ, диапазон напряжения питания: 90-260 В AC 47-63 Гц, 24 В DC.
Поворотный привод
пружинно-пневматический поворотный привод, перемещение шарового крана или запорного клапана с помощью внутреннего давления, смазка без содержания силикона для шарового крана или запорного клапана.
Обслуживание
ввод пароля и рабочих параметров с помощью кнопок, например, давление срабатывания, гистерезис, определенное время открытия/закрытия, открытие вручную посредством ключа при отключении электроэнергии или неисправ-ности.
Интерфейсы
беспотенциальные входы для «дистанционного отключения», например, неисправность осушителя, беспотенци-альные выходы для «общей неисправности», «открытие», «закрытие», «датчика контроля давления», сигнал сетевого давления 4-20 мА для блока управления компрессора или системы управления станцией, подготовлен для дистанционного управления, подключение к сети посредством шланга компании Tecalan (до 16 бар входит в комплект поставки).
ЗИП
предусмотрен для переоборудования существующей системы поддержания давления Kaeser, в комплект входит узел управления и монтажные элементы.

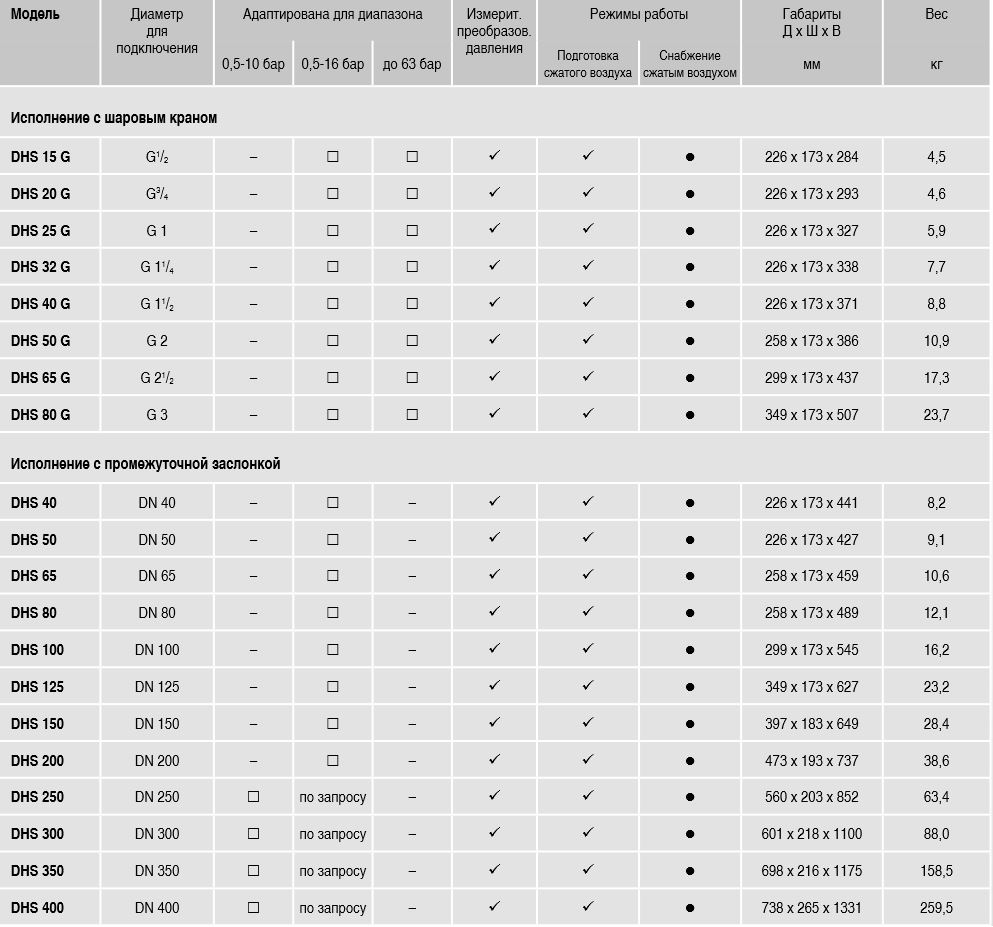

Технические характеристики
Электронная система поддержания давления
