Винтовые компрессоры
серии ASD / BSD
С признанными во всем мире роторами с SIGMA PROFIL
Производительностью 0,87 – 8,19 м³/мин, давление 5,5 – 15 бар
ASD/BSD – это долгосрочная экономия
Новая версия серии ASD - BSD компании KAESER KOMPRESSOREN поднимает планку в вопросах надеж-ности и энергоэффективности еще выше. Новые винтовые компрессоры ASD - BSD производят не только больше сжатого воздуха с меньшими затратами энергии, но и многогранны, просты в эксплуатации и обслуживании, обеспечивают сохранение окружающей среды.

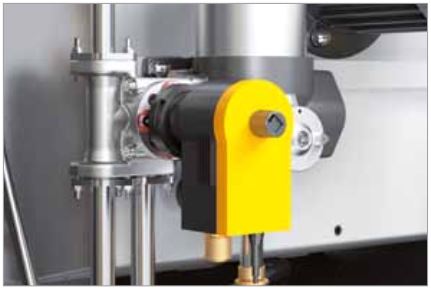

Электронноетермоуправление (ЭТУ)
Установленный в охлаждающем контуре электро-моторный терморегулирующий вентиль является «сердцем» электронного термоуправления. Новый блок управления SIGMA CONTROL 2 надежно предотвращает образования конденсата также и при изменяющейся влажности воздуха, благодаря контролю температуры компрессора и температуры на входе. ЭТМ регулирует температуру масла динамически. Низкая температура масла увеличивает энергоэффективность. Кроме того, это дает дополнительные преимущества пользователю в использовании системы рекуперации тепла.
ASD – многократная
экономия
Новые установки ASD – гарант экономии энергии. Компрессорные блоки оснащены роторами с усовершенствованным оптимизированным SIGMA PROFIL, работу которых контролирует блок управления SIGMA CONTROL 2 на базе промышленного компьютера. Этот блок управления осуществляет согласование производительности с фактической потребностью в сжатом воздухе и используя ре-жим «Dynamic» регулирует таким образом, чтобы предотвратить дорогостоящий холостой ход.
Удобство техобслуживания помогает экономить
Новый дизайн установки впечатляет не только внешне, внутренняя компоновка установки позво-ляет добиться максимальной эффективности: удобный доступ спереди ко всем компонентам, подлежащим техобслуживанию. Это позволяет сократить время на сервисное обслуживание, а следовательно затраты.
Простота и удобство техобслуживания
Всесторонняя эффективность со знаком качества KAESER
Электронное термоуправление
Инновационное электронное термоуправление (ЭТУ) надежно предотвращает образование конденсата, динамически регулируя температуру масла. Кроме того, одновременно увеличивается энергоэффективность благодаря предотвращению неоправданно высокой конечной температуры сжатия при холодной температуре воздуха на входе.
Блок компрессора с SIGMA PROFIL
Сердцем CSD-/HSD установок являются винтовые компрессорные блоки, снабженные роторами с энергосберегающим SIGMA PROFIL. Оптимизированный SIGMA PROFIL роторов обусловливает достижение новых масштабов удельной мощности всей установки в целом.
Блок управления SIGMA CONTROL 2
SIGMA CONTROL 2 эффективно управляет и контролирует работу компрессора. Дисплей и RFID устройство обеспечивают эффективную коммуникацию и безопасность. Различные разъемы повышают гибкость. Гнездо SD карты облегчает проведение обновления ПО.
Будущее сегодня - двигатели I4
Только компания KAESER серийно оснащает уже сегодня свои компрессоры двигателями класса Super-Premium-Effi ciency (IE4), которые обеспечивают дополнительную экономичность и энергоэффективность.
Высокое качество сжатого воздуха с интегрированным осушителем
Надёжный циклонный сепаратор
Подключенный перед холодоосушителем циклон-ный сепаратор оснащен электронноуправляемым устройством отвода конденсата ECO DRAIN. Он отличается высокой надежностью и эффективной работой даже при высоких значениях влажности и температуры.
Энергосберегающее регулирование
Холодоосушитель, устанавливаемый в установки CSD(X)-T, отличается высокой эффективностью благодаря энергосберегающему регулированию. Он работает только тогда, когда происходит разбор воздуха: этим обеспечивается требуемое качество сжатого воздуха в совокупности с максимально возможной экономичностью.
Удобство пользования, заложенное конструктивно
Холодоосушитель с ECO DRAIN
Холодоосушитель оборудован устройством для отвода конденсата ECO DRAIN. Он работает в зависимости от уровня и предотвращает, в отличие от электромагнитных клапанов, потери сжатого воздуха. Это экономит энергию и повышает эксплуатационную надёжность.
Компрессор с регулированием числа оборотов
Оптимизированная удельная мощность
В любой пневмостанции компрессоры с частотным преобразователем находятся в работе больше, чем каждый из остальных. Поэтому модели ASK-SFC сконструированы для максимальной эффективности, исключая при этом диапазон экстремально высоких и экстремальнонизких оборотов. Это экономит энергию, а так же повышает продолжительность срока службы и эксплуатационную надёжность.
Постоянное
давление
Согласование объемного потока с фактической потребностью в сжатом воздухе происходит внутри диапазона регулирования. При этом диапазон рабочего давления остается постоянным - ±0,1 бар. В результате снижения максимального давления экономятся электроэнергия и деньги.
Минимальное количество хладагента
Холодоосушители новых установок BSD-T используют вдвое меньше хладагента, чем их предшественники. Это не только уменьшает затраты, но и существенно улучшает экологическую состав-ляющую.

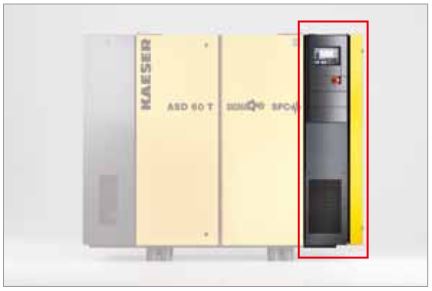

Отдельный шкаф
SFC
Расположение частотного преобразователя в отдельном шкафу позволяет избежать контакта с теплом, излучаемым компрессором. Отдельный вентилятор обеспечивает оптимальную температуру для достижения максимальной мощности и продолжительного срока службы.
Оборудование
Вся установка
готовая к эксплуатации, полностью автоматизированная, с великолеп-ной звуко- и виброизоляцией, части обшивки с порошковым покрытием, возможно применение при темпера-туре окружающей среды до +45°CЗвукоизоляцияобшивка с наклеенной минеральной ватой
Виброизоляция
антивибрационные элементы, двойная виброизоляция
Блок компрессора
одноступенчатый с впрыском охлаждающей жидкости для оптимального охлаждения роторов; KAESER оригинал винтовой компрессорный блок с SIGMA PROFIL, прямой привод 1:1
Привод
прямой привод без передаточно-го механизма, эластичная муфта сцепления Электродвигательдвигатели класса Premium-Efficiency (IE4) немецкого качества, степень защиты IP 55, класс изоляции F, датчик температеры Pt 100, смазка подшипников снаружи
Электрические компоненты
электрошкаф со степенью защиты IP 54, трансформатор цепи управ-ления, частотный преобразователь Siemens, наличие беспотенциальных контактов для двигателей вентиляторов
Циркуляция воздуха и охлаждающей жидкости
сухой воздушный фильтр, пневматический впускной и вентиляционный клапаны; емкость для охлаждающейжидкости с тройной системой сепа-рации; предохранительный клапан, обратный клапан для обеспечения минимального уровня давления; электронное термоуправление (ЭТУ), экологический фильтр в системе циркуляции охлаждающей жидкости; все трубы смонтированы с помощью эластичных соединений
Охлаждение
воздушное охлаждение; алюмини-евый радиатор, разделенный для сжатого воздуха и охлаждающей жидкости; радиальный вентилятор с отдельным электродвигателем, электронное термоуправление (ЭТУ)
Xолодоосушитель
материалы не содержат фторхлору-глеводородов, хладагент R134a,полностью изолированный герме-тичный холодильный контур, рота-ционный компрессор с энергосберегающим отключением, регулятор впрыска горячего газа, электронный конденсатоотводчик, циклонный се-паратор подключен предварительно
Система рекуперации тепла
по заказу с системой рекуперации тепла (пластинчатый теплообменник)
SIGMA CONTROL 2
Светодиоды цветов светофора отоб-ражают текущее рабочее состояние; легко читаемый текстовый дисплей, меню на 30 языках; прорезиненные кнопки с пиктограммами; автомати-ческий самоконтроль и регулирова-ние, режимы регулирования Dual-, Quadro-, Vario-, Dynamic и непрерыв-ная эксплуатация входят в серийное исполнение, интерфейсы: Ethernet; дополнительно коммуникационные модули для Profibus DP, Modbus, Profinet и Devicenet; гнездо SD карты для сохранения данных и обновле-ния программного обеспечения; RFID-считывающее устройство, веб-сервер
