Винтовые компрессоры
серии Aircenter
С признанными во всем мире роторами с SIGMA PROFIL
Производительностью 0,26 – 0,80 м3/мин, давление 8 – 11 – 15 бар

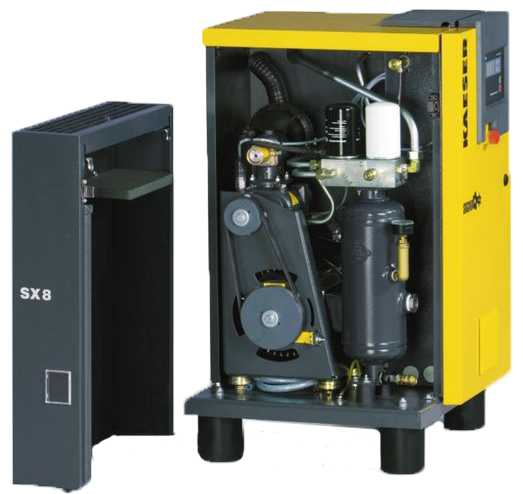

Комплектное решение: Aircenter
Более компактных компрессоров не бывает: варианты исполнения SХ-Aircenter обеспечивают энергетически эффективное производство, осушение, хранение и подготовку сжатого воздуха на минимальной площади. Компрессор, осушитель и ресивер размещены в одном корпусе. Возможен вариант поставки с встроенным микрофильтром или комбинацией микрофильтр-угольный фильтр (опция).
Энергосберегающий Sigma Profil
Разработанным фирмой KAESER роторам с SIGMA PROFIL необходимо на 10–20% меньше электроэнергии в сравнении с обычными профилями при одинаковой производительности. Благодаря этому достигаются лучшие в своем классе характеристики производительности.
Компрессоры теперь
еще тише
Еще одно достижение – сниженный уровень шума при одновременно улучшенном охлаждении, благодаря новому направлению потока. Стоя рядом с работающим SХ компрессором, можно разговаривать, не повышая голоса.
Двухпоточный
вентилятор
Подана заявка на патентование двухпоточного вентилятора. С одной стороны вентилятор подает охлаждающий поток воздуха для приводного двигателя, с другой стороны – для всей установки. Благодаря серповидной форме лопастей вентилятора происходит дополнительное снижение уровня шума.
Практичность немецких технологий
Детальное планирование
Мощный, экономичный

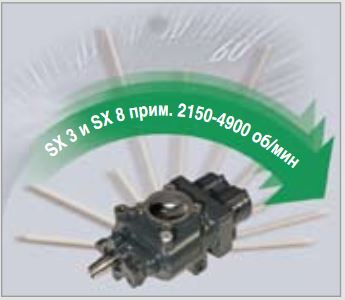

Винтовые компрессорные блоки с низким числом оборотов – используемый фирмой KAESER KOMPRESSOREN экономичный способ использования заданной приводной мощности. Удельная мощность находится в оптимальном диапазоне. Благодаря ременному приводу в SX-установках осуществляется точный подбор числа оборотов компрессорного блока. Низкое число оборотов обладает незначительным износом и продолжительный срок службы всех компонентов, а также низким уровнем шумов.
Двухпоточный вентилятор
Подана заявка на патентование двухпо-точного вентилятора. С одной стороны вентилятор подает охлаждающий поток воздуха для приводного двигателя, с другой стороны – для всей установки. Благодаря серповидной форме лопас-тей вентилятора происходит дополни-тельное снижение уровня шума.
Блок управления SIGMA CONTROL 2
SIGMA CONTROL 2 эффективно управляет и контролирует работу компрессора. Дисплей и RFID устройство обеспечивают эффективную коммуникацию и безопасность. Различные разъемы повышают гибкость. Гнездо SD карты облегчает проведение обновления ПО.
Блок компрессора с SIGMA PROFIL
Разработанным фирмой KAESER рото-рам с SIGMA PROFIL необходимо на 10 – 20 процентов меньше электроэнергии по сравнению с обычными профилями при одинаковой производительности. Благо-даря этому лучшие в своем классе ха-рактеристики производительности.
Всесторонняя эффективность со знаком качества KAESER
Отвечающее потребностям производства управление
Не всегда есть необходимость в использовании всех коммуникационных возможностей блока управления SIGMA CONTROL. В таких случаях SХ-компрессоры комплектуются блоком управления SIGMA CONTROL BASIC. Он дает возможность управления в обоих энергосберегающих режимах Dual и Quadro. Регулирование осуществляется через электронный датчик давления с малым диапазоном давления. Поскольку фирма KAESER всегда комплексно подходит к вопросу снабжения сжа-тым воздухом, SIGMA CONTROL BASIC может быть также подключена к центральной системе управления – легко интегрируемый функциональный модуль служит для связи с SIGMA AIR MANAGER. Таким образом, компрессор может быть подключен к общей сети без особых трудностей.
Удобство пользования, заложенное конструктивно
Система охлаждения с двухпоточным вентилятором
Система охлаждения снабжена двухпоточным вентилятором новой конструкции (подана заявка на патентование). Его конструкция обеспечивает высокую эффективность и пониженный уровень шума. Разделение потоков воздуха для сжатия и для охлаждения воздушножидкостного радиатора и двигателя, обеспечивает достаточные резервы даже при окружающей температуре до 45°C. Всасывание воздуха извне для охлаждения двигателя и сжатия гарантирует надежное охлаж-дение двигателя и повышает эффективность сжатия. Низкая скорость потока в системе охлаждения воздуха сводит к минимуму уровень шумов. Эта самостоятельная система охлаждения способствует в значительной степени высокоэффективной и надежной эксплуатации холодоосушителя T-версии.
Компрессор с регулированием числа оборотов
Экономия электроэнергии

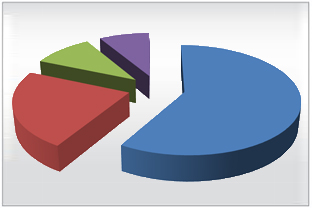

Более 70 процентов затрат на производство сжатого воздуха приходится на электроэнер-гию. Даже небольшие установки ощутимо бьют по карману. Поэтому фирма KAESER создает свои компрессоры по последнему слову техники, обращая при этом особое внимание на максимальную энергетическую эффективность. В рамках разработки всей системы, она служит также фундаментом для надежного и экономичного производст-ва сжатого воздуха.
Оптимизированная удельная мощность
В любой пневмостанции компрессоры с частотным преобразователем находятся в работе больше, чем каждый из остальных. Поэтому модели ASK-SFC сконструированы для максимальной эффективности, исключая при этом диапазон экстремально высоких и экстремальнонизких оборотов. Это экономит энергию, а так же повышает продолжительность срока службы и эксплуатационную надёжность.
Постоянное
давление
Согласование объемного потока с фактической потребностью в сжатом воздухе происходит внутри диапазона регулирования. При этом диапазон рабочего давления остается постоянным - ±0,1 бар. В результате снижения максимального давления экономятся электроэнергия и деньги.
Минимальное количество хладагента

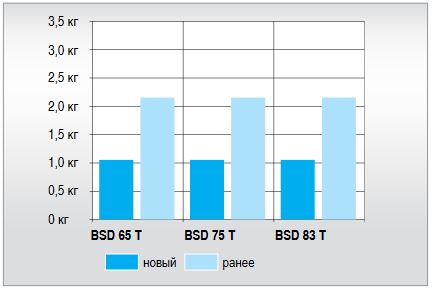

Холодоосушители новых установок BSD-T используют вдвое меньше хладагента, чем их предшественники. Это не только уменьшает затраты, но и существенно улучшает экологическую состав-ляющую.
Оборудование
Вся установка
готовая к эксплуатации, полностью автоматизированная, с великолеп-ной звуко- и виброизоляцией, части обшивки с порошковым покрытием, возможно применение при темпера-туре окружающей среды до +45°CЗвукоизоляцияобшивка с наклеенной минеральной ватой
Виброизоляция
антивибрационные элементы, двойная виброизоляция
Блок компрессора
одноступенчатый с впрыском охлаждающей жидкости для оптимального охлаждения роторов; KAESER оригинал винтовой компрессорный блок с SIGMA PROFIL, прямой привод 1:1
Привод
прямой привод без передаточно-го механизма, эластичная муфта сцепления Электродвигательдвигатели класса Premium-Efficiency (IE4) немецкого качества, степень защиты IP 55, класс изоляции F, датчик температеры Pt 100, смазка подшипников снаружи
Электрические компоненты
электрошкаф со степенью защиты IP 54, трансформатор цепи управ-ления, частотный преобразователь Siemens, наличие беспотенциальных контактов для двигателей вентиляторов
Циркуляция воздуха и охлаждающей жидкости
сухой воздушный фильтр, пневматический впускной и вентиляционный клапаны; емкость для охлаждающейжидкости с тройной системой сепа-рации; предохранительный клапан, обратный клапан для обеспечения минимального уровня давления; электронное термоуправление (ЭТУ), экологический фильтр в системе циркуляции охлаждающей жидкости; все трубы смонтированы с помощью эластичных соединений
Охлаждение
воздушное охлаждение; алюмини-евый радиатор, разделенный для сжатого воздуха и охлаждающей жидкости; радиальный вентилятор с отдельным электродвигателем, электронное термоуправление (ЭТУ)
Xолодоосушитель
материалы не содержат фторхлору-глеводородов, хладагент R134a,полностью изолированный герме-тичный холодильный контур, рота-ционный компрессор с энергосберегающим отключением, регулятор впрыска горячего газа, электронный конденсатоотводчик, циклонный се-паратор подключен предварительно
Система рекуперации тепла
по заказу с системой рекуперации тепла (пластинчатый теплообменник)
SIGMA CONTROL 2
Светодиоды цветов светофора отоб-ражают текущее рабочее состояние; легко читаемый текстовый дисплей, меню на 30 языках; прорезиненные кнопки с пиктограммами; автомати-ческий самоконтроль и регулирова-ние, режимы регулирования Dual-, Quadro-, Vario-, Dynamic и непрерыв-ная эксплуатация входят в серийное исполнение, интерфейсы: Ethernet; дополнительно коммуникационные модули для Profibus DP, Modbus, Profinet и Devicenet; гнездо SD карты для сохранения данных и обновле-ния программного обеспечения; RFID-считывающее устройство, веб-сервер

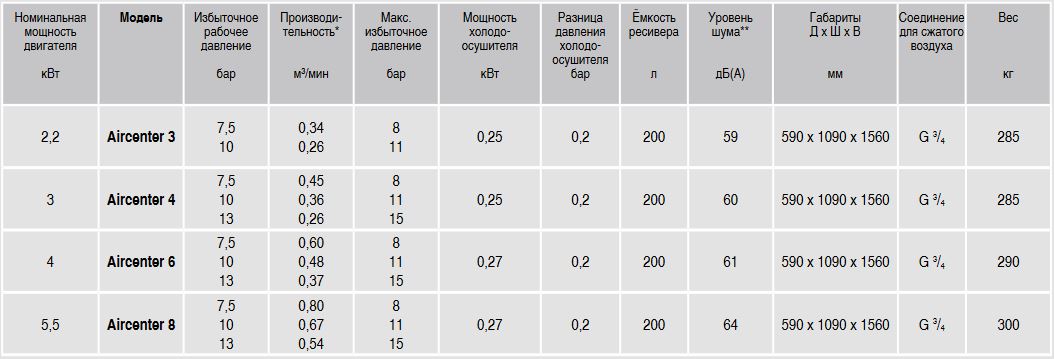

Технические характеристики
Aircenter-исполнение с холодоосушителем (хладагент R 134a) и ресивером
